MY-587零件形位誤差測量組合實訓裝置

零件形位誤差測量組合實訓裝置-產品組成及功能

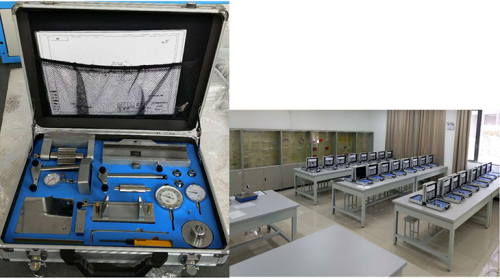

本裝置是根據《公差配合與技術測量》課程的基本教學要求，精心設計的一套零件形位誤差檢測組合訓練產品。它由檢測零件、組合跳動儀、組合測微儀、配套圖紙及實訓指導書組成。其目的是通過零件形位誤差的檢測，加深學生對形位誤差及形位公差基本概念的了解，掌握形位誤差測量的方法的技能，為公差配合在后續課程中的應用奠定扎實的基礎。
具體功能有以下三點：
1、形位誤差測量訓練；
2、合格形位判斷訓練；
3、形位誤差分析訓練。

二、產品特點
1.項目實際化：以真實零件為檢測對象，以實際量具為檢測手段；
2.功能系統化：形位誤差測量、合格形位判斷、形位誤差分析三位一體訓練模式；
3.學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4.教學標準化：配套的標準圖紙、指導書，教和學都十分方便、教學顯著；
5.管理便利化：檢測零件、測量工具、標準圖紙及指導書均放在一個精制的箱子里，管理十分方便。
三、技術性能
1.外形尺寸：410mm×310mm×100mm
2、便攜組合式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精制的子里)
四、基本配置
1.精密檢驗零件：齒輪測量組合（7級）、圓度（圓柱度）測量組合（7級）、直線度測量組合（7級）、平面度（平行度）測量組合（7級）、垂直度測量組合（7級）、對稱度測量組合（7級）、跳動測量組合（7級）
2.精密測量工具：
一）微型跳動測量儀
1）測量范圍長度（50－100mm）.直徑（5－80mm，精度（6級）
2）百分表（0－3mm,0.01 mm，1個，）
3）千分表（0-1mm,0.001mm,1個）
4）V型塊35X35 mm（1級）
5）測量齒輪（模數1－2.5mm、齒數17－36，（7級）
6）導軌精度：0.01/100mm
二）測微組合儀：
1）測量范圍：長度（80－80mm）.，精度（6級）
2）杠桿百分表（0－1mm,0.01 mm，1個）
3）平板精度：（1級）
五、實訓項目
訓練一零件形狀誤差的測量與檢驗
訓練1-1直線度測量與檢驗
訓練1-2平面度測量與檢驗
訓練1-3圓度測量與檢驗
訓練1-4圓柱度測量與檢驗
訓練二零件位置誤差的測量
訓練2-1平行度測量與檢驗
訓練2-2垂直度測量與檢驗
訓練2-3同軸度測量與檢驗
訓練2-4徑向跳動測量與檢驗
訓練2-5端面跳動測量與檢驗
訓練2-6對稱度測量與檢驗
訓練三齒輪形位誤差的測量與檢驗
訓練3-1齒圈徑向跳動測量與檢驗
訓練3-2齒輪齒向跳動測量與檢驗

友情提示：

1、設備驗收：各采購單位收貨時請檢查零件形位誤差測量組合實訓裝置的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的零件形位誤差測量組合實訓裝置；

2、設備質保：茂育將為各采購單位提供零件形位誤差測量組合實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對零件形位誤差測量組合實訓裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；

3、設備退換貨：各采購單位單方面原因導致的零件形位誤差測量組合實訓裝置選型錯誤或購買數量錯誤，造成零件形位誤差測量組合實訓裝置的退換貨要求，將不被接受；

4、設備貨期：零件形位誤差測量組合實訓裝置的發貨期為參考值，如您需要了解零件形位誤差測量組合實訓裝置的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對零件形位誤差測量組合實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關零件形位誤差測量組合實訓裝置的技術咨詢。
