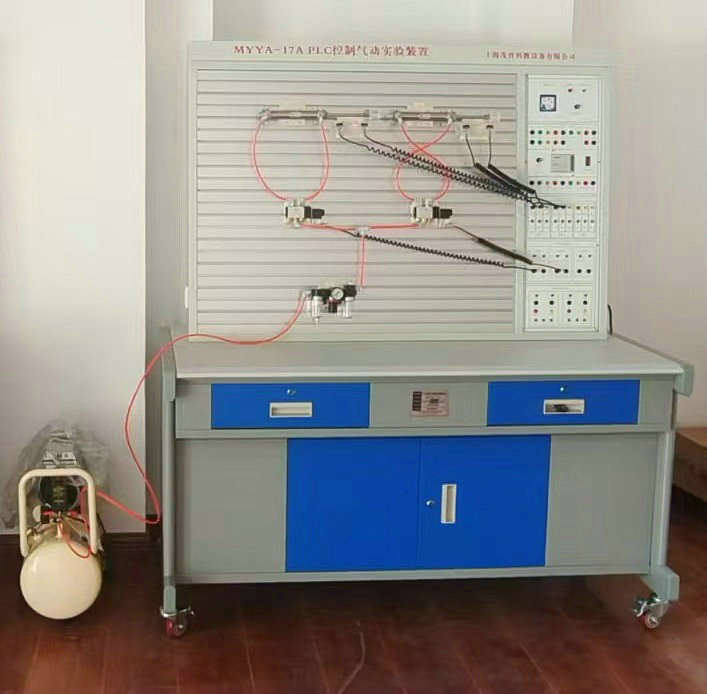

MYYA-17A PLC控制氣壓傳動實驗裝置

PLC控制氣壓傳動實驗裝置-是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控制器（PLC）的完美結合,使氣動原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程控制器（PLC）的學習及其基本應用實驗等，是機電一體化專業理想的實驗設備。
傳動實驗臺適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等。還能通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。
二、主要技術參數：
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×700mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：550W，公稱容量30L；
額定輸出氣壓0.7Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
三、主要特點：

1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.7 Mpa，電氣控制采用低電壓直流
24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
四、氣動基本實訓回路：

1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
五、配置清單：

序號	名稱	型號	數量	備注
1	實訓桌	1500mm×700mm×780mm	1張
2	實訓臺	1330mm×300mm×920mm	1臺
3	PLC主機模塊	三菱FX1S-20MR	1塊
4	電源模塊		1塊
5	繼電器控制模塊		1塊
6	PLC控制按鈕模塊		1塊
7	靜音無油空氣壓縮機	工作電源：AC220V；電機功率：550W公稱容量30L；額定輸出氣壓0.7Mpa	1臺
8	單作用缸	QGX25ⅹ100	1只
9	雙作用缸	QGX25ⅹ100	2只
10	旋轉氣缸（透明）		1只
11	三聯件	AC2000	1只
12	減壓閥（帶壓力表）	AR2000	1只
13	手動換向閥	H210—08	1只
14	單電磁換向閥（二位三通）常開	3V210-8	1只
15	單電磁換向閥（二位三通）常閉	3V210-8	1只
16	單電磁換向閥（二位五通）	4V210-8	2只
17	雙電磁換向閥（二位五通）	4V220-8	1只
18	雙電磁換向閥（三位五通）	4V230-8	1只
19	單氣換向閥（二位五通）	4A210—08	2只
20	雙氣換向閥（二位五通）	4A220—08	2只
21	行程閥（機控）	MOV—2	1只
22	行程閥（按鈕）	MOV—3A	1只
23	行程閥（按鈕帶鎖）	MOV—3	1只
24	或門型梭閥	KV—08	2只
25	快速排氣閥	QE—02	2只
26	單向節流閥	ASC-08	2只
27	單向節流閥（裝在缸體上）	JSC601	7只
28	單向閥	1/4	2只
29	順序閥（透明）		1只
30	氣容		1只
31	消聲器	1/8	2只
32	消聲器	2/8	1只
33	三通（T型三通）	Ø 6	6只
34	三通（Y型減徑三通）	Ø 8—Ø 6	1只
35	四通	Ø 6	4只
36	氣管	PU6ⅹ4	20米
37	行程開關（裝在缸體上）		2只
38	編程電纜（適配器）	三菱	1條
39	工具箱		1個
40	內六角扳手		3把
41	螺絲刀		2把
42	剪刀		1把
43	活動板手		1把
44	尖嘴鉗		1把
45	氣孔塞頭	Ø 6	10只
46	氣動實訓說明書	茂育	1冊
47	三菱PLC編程軟件、程序軟件	光盤	1盤

其他產品鏈接：
液壓氣動PLC控制綜合實訓裝置
液壓傳動測試實驗臺
透明液壓PLC控制教學實驗臺
氣動PLC控制實驗臺
透明液壓演示裝置
透明液壓與氣動綜合控制實驗臺
液壓與氣動實驗室設備
透明PLC控制液壓傳動實驗裝置
氣動調節閥校驗實驗設備
PLC控制液壓傳動實訓裝置
氣動PLC控制實訓裝置（鋁槽式）
透明液壓傳動實驗裝置
工業型液壓綜合實驗臺
液壓傳動與PLC實訓裝置(工業型)
液壓元件拆裝實訓臺
液壓安裝調試實訓裝置
液壓系統故障分析與排除實訓考核裝置
氣動實驗臺
透明氣動液壓PLC綜合控制教學實驗臺
氣動PLC控制實訓平臺
氣動液壓傳動控制技術教學裝置
透明液壓實驗臺
液壓吊車控制教學實驗臺
液壓叉車控制教學實驗裝置
PLC控制透明液壓傳動演示系統
工業機械手實訓臺
氣動實訓箱
透明液壓傳動實驗箱
氣動與傳感器綜合實驗臺
氣動與傳感器綜合實訓臺
工程液壓氣動PLC綜合控制實驗臺
液壓挖掘機控制教學實驗臺
液壓PLC控制實驗裝置（挖掘機）
挖掘機液壓模擬實訓臺
現代挖掘機220LC液壓模擬實驗臺
挖掘機液壓系統與PLC控制實訓裝置
液壓PLC控制實驗系統（鋁槽式）
氣動PLC控制實驗裝置（鋁槽式）雙面雙套
氣動展示裝置
工程液壓傳動實訓臺
液壓氣動PLC綜合控制實驗室設備
液壓PLC控制實訓裝置
氣動PLC控制實訓裝置

友情提示：
1、設備驗收：各采購單位收貨時請檢查PLC控制氣壓傳動實驗裝置的貨品外觀，核實PLC控制氣壓傳動實驗裝置的數量及配件，拒收處于受損狀態的PLC控制氣壓傳動實驗裝置；
2、設備質保：茂育將為各采購單位提供PLC控制氣壓傳動實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對PLC控制氣壓傳動實驗裝置的免費維修，超出條件承諾時提供對裝置的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌腜LC控制氣壓傳動實驗裝置選型錯誤或PLC控制氣壓傳動實驗裝置購買數量錯誤，造成PLC控制氣壓傳動實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對PLC控制氣壓傳動實驗裝置的發貨期為參考值，如您需要了解PLC控制氣壓傳動實驗裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對PLC控制氣壓傳動實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關PLC控制氣壓傳動實驗裝置的技術咨詢。
