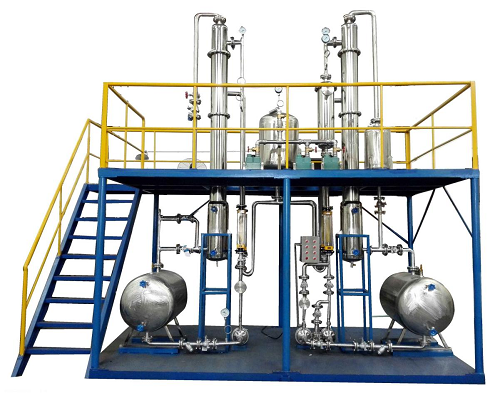

MYHG-81工段綜合拆裝實訓裝置

分項

說明

工段綜合拆裝實訓裝置
功能

1．強化手動操作技能訓練。

2．考察學生全面分析系統、辨別正誤和迅速?zèng)Q策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。

3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管道流動阻力、管件識辨、離心泵特性、流量計安裝、換熱器特性和四大化工參量的安裝、檢測、顯示等。

4．掌握離心泵、換熱器、填料塔的結構、安裝及使用。

外形
尺寸

對象部分：長×寬×高4800x2500x4200mm(可根據實訓場地實際高度和場地面積進行調整)，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板

測控部分：開關盒集成于對象部分之上。

公用
工程

水：實訓過程中可循環使用，實訓結束后排空即可。

電：電壓AC380V，功率5.5kW，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。

實驗
物料

清潔自來水

測控
組成

變量

檢測機構

顯示機構

執行機構

離心泵進口
壓力

指針式壓力表：儀表
精度：1.5%FS

壓力表
就地顯示

無

離心泵出口
壓力

指針式壓力表：儀表
精度：1.5%FS

壓力表
就地顯示

管路出口閘閥（手動）

流體流量

玻璃轉子流量計：儀表
精度：4%FS

流量計
就地顯示

管路出口閘閥（手動）

流體溫度

雙金屬溫度計：儀表
精度：1.5%FS

溫度
就地顯示

無

液位

液位計

液位就地顯示

無

裝置
系統

名稱

規格

數量

備注

泵

不銹鋼離心泵，功率750W，流量10m³/h

國標

風機

高效旋渦氣泵，功率1.1KW，風壓15Kpa,流量100m³/h。

國標

換熱器

不銹鋼列管換熱器，銅質換熱管，換熱面積1.0m²。內裝2塊折流板。

國標

儲罐

不銹鋼，φ650×900mm，臥式儲槽，兩端封頭結構。

國標

儲罐

不銹鋼，φ500×650mm，兩端封頭結構。

國標

填料塔

不銹鋼，DN200mm，
散裝填料：φ12拉西環，下裝填料支持板，內有氣體分布器。

國標

填料塔

不銹鋼，DN200mm，
散裝填料：φ12拉西環，下裝填料支持板，內有氣體分布板。

國標

過濾器

不銹鋼，法蘭式，DN40

國標

閘閥

不銹鋼，法蘭式，DN32

45以上

國標

球閥

不銹鋼，螺紋式，DN15

國標

止逆閥

不銹鋼，DN25

國標

安全閥

不銹鋼，DN25

國標

截止閥

不銹鋼，法蘭式，DN32

國標

不銹鋼，法蘭式，DN50

不銹鋼，螺紋式，DN50

法蘭

不銹鋼，DN32

國標

不銹鋼，DN40

不銹鋼，DN50

國標

活接、三通、
異徑頭、絲
扣、彎頭等

不銹鋼，

一批

國標

管路

不銹鋼管
DN25、N32、DN40、DN50

一批

國標

電氣
組成

電氣元件

數量

電源插頭

1個

4P空氣開關

1個

8路開關盒

1個

拆裝工具及試壓檢漏設備

序號	名稱	規格	單位	數量
1	管子鉗	450mm	把	1
2	管子鉗	300mm	把	1
3	活動扳手	12寸	把	1
4	活動扳手	10寸	把	1
5	呆扳手	17~19	把	1
6	呆扳手	22~24	把	1
7	兩用扳手	17mm	把	1
8	兩用扳手	19mm	把	1
9	兩用扳手	22mm	把	1
10	兩用扳手	24mm	把	1
11	木榔頭	2.5寸	把	1
12	穿心一字批	12寸（敲棒）	把	1
13	螺絲一字批	小號	把	1
14	螺絲一字批	中號	把	1
15	螺絲十字批	小號	把	1
16	螺絲十字批	中號	把	1
17	水平尺	600mm	把	1
18	直角尺	LG-ZT300 12"/300mm	把	1
19	卷尺	3m	把	1
20	普通游標卡尺	LG-W150 6"/0-150mm	把	1
21	螺栓螺母	M12×45	套	10
22	螺栓螺母	M14×50	套	20
23	螺栓螺母	M14×55	套	10
24	生料帶	聚四氟乙烯	卷	4
25	石棉墊片	DN20	片	10
26	石棉墊片	DN25	片	10
27	石棉墊片	DN32	片	10
28	石棉墊片	DN40	片	10
29	石棉墊片	DN50	片	10
30	安全帽	橘紅色	頂	3

友情提示：
1、設備驗收：各采購單位收貨時請檢查工段綜合拆裝實訓裝置的貨品外觀，核實工段綜合拆裝實訓裝置的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供工段綜合拆裝實訓裝置使用說明書和質保期，在質保范圍內提供對工段綜合拆裝實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌墓ざ尉C合拆裝實訓裝置選型錯誤或設備購買數量錯誤，造成工段綜合拆裝實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對工段綜合拆裝實訓裝置的發貨期為參考值，如您需要了解工段綜合拆裝實訓裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對工段綜合拆裝實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關工段綜合拆裝實訓裝置的技術咨詢；
