| 分 項 | 說 明 | |||
| 裝置功能 |
1、吸收解析操作實訓裝置-能夠完成包括吸收與解吸崗位操作技能訓練、原料液體輸送崗位操作技能訓練、氣體輸送崗位操作技能訓練、化工儀表崗位操作技能訓練和過程控制崗位操作技能訓練 。 2、能夠使學員了解空氣流量計、熱電阻溫度計、文丘里流量計、渦輪流量計、轉子流量計、液位計、壓力計的結構、測量原理和操作方法。 3、能夠使學員了解吸收與解吸分離過程的原理和流程，吸收與解吸塔的操作及影響因素，填料塔的結構，填料塔塔內壓降、液泛等，以及維護保養吸收與解吸塔知識。 4、能夠使學員了解其他吸收與解吸過程所需的附屬設備的結構、工作原理及其使用方法 。 5、能夠實現手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常運行杜絕安全事故 。 6、實訓裝置具有故障設置功能，通過無線遙控器隱蔽發出故障干擾信號，能使正常運行的裝置真實出現以下現象。 7、實訓裝置提供數字通訊信號使控制室的計算機對現場數據進行采集、監控， 8、實訓裝置使學員掌握吸收方面的理論知識（吸收與解吸基本概念、吸收塔安全操作和吸收與解吸的基本計算等）完成吸收與解吸過程的性能測定。 |
|||
| 設計參數 |
裝置整體采用工程化布局，兩層布置，一層為主操作區，二層主要為觀察區。 操作壓力：常壓。 吸收-解吸體系：CO2-空氣。 |
|||

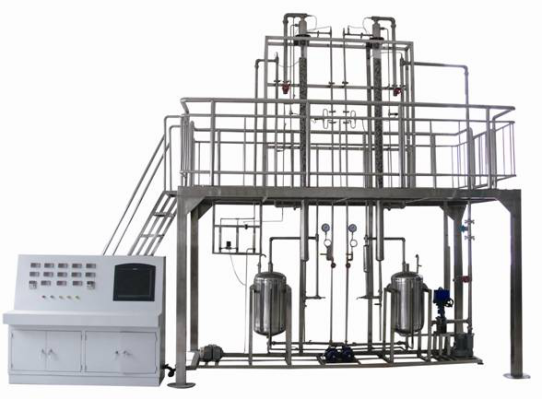

| 整機參數 | 設備尺寸： 3700x2000x3500mm（長x寬x高）,可根據實訓場地實際高度和場地面積進行調整，整機采用鋼制噴塑框架，帶兩層操作平臺，一層平面方便安裝、檢修，二層有安全斜梯通上并有護欄、防滑板。 | |||
| 電氣系統 | 標準工業操作臺，內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源等。外型尺寸：400x800x1300mm（長x寬x高）。 | |||
| 公用設施 |
水：實驗用水由現場水龍頭接入溶液罐。 電：電壓AC380V，三相四線制（三火線一零線）。需配置1~2個接地點（安全地及信號地）。 實驗物料：清潔自來水。 |
|||
|
主要設備
|
吸收塔：主體有機玻璃Φ100x600mm，共2段；上出口段：Φ100x300mm，304不銹鋼；下入口段：Φ100x500mm，304不銹鋼；填料為拉西環，帶液體分布器和再分布器。 解吸塔：主體有機玻璃Φ100x600mm，共2段；上出口段：Φ100x300mm，304不銹鋼；下入口段：Φ100x500mm，304不銹鋼；填料為拉西環，帶液體分布器和再分布器。 溶液罐：Φ426x600mm，304不銹鋼。 穩壓罐：Φ325x500mm，304不銹鋼。 液封槽：Φ102x400mm，304不銹鋼。 分離槽：Φ125x200mm，304不銹鋼。 水泵：流量3.6m3/h,揚程15m，功率370W。 風機：旋渦風機，風壓14KPa,最大流量72m3/h。 液體轉子流量計:100-1000L/h。 CO2轉子流量計：100-1000L/h。 空氣轉子流量計：1-10m3/h。 操作站型號：配置不低于E3400/1G/160G/DVD/集成顯卡/17"液晶/光電鍵鼠/WINXPHOME中文版。 |
|||
| 上位機監控軟件 | RS485/232通訊轉換器,MCGS工業組態軟件一套（附64點軟件狗），在線監控軟件一套。 | |||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 吸收液流量 | 渦輪流量計 | 宇電顯示儀 | 閥門 | |
| 解吸液流量 | 渦輪流量計 | 宇電顯示儀 | 閥門 | |
| 解吸塔空氣流量 | 孔板流量計 | 宇電顯示儀 | 閥門 | |
| 吸收塔空氣流量 | 孔板流量計 | 宇電顯示儀 | 閥門 | |
| CO2流量 | 轉子流量計 | 轉子流量計 | 閥門 | |
| 解析溶液罐溫度 | PT100鉑電阻 | 宇電顯示儀 | 自控 | |
| 吸收溶液罐溫度 | PT100鉑電阻 | 宇電顯示儀 | 自控 | |
| 吸收塔壓降 | 壓差傳感器 | 宇電顯示儀 | 自控 | |
| 解吸塔壓降 | 壓差傳感器 | 宇電顯示儀 | 自控 | |
