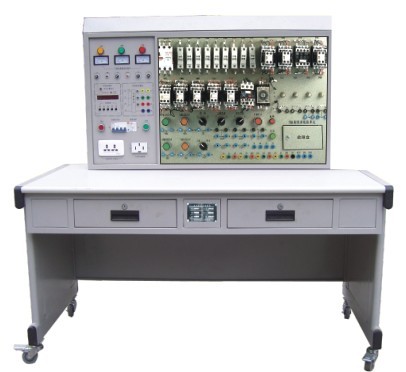

MY-M1432萬能外圓磨床電氣技能實訓考核裝置（半實物）

M1432 萬能外圓磨床電氣技能實訓考核裝置（半實物）由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想設備。
二、技術性能

1、輸入電源：三相四線（380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜1KVA
4、重量：150kg
5、外形尺寸：1800mm×700mm×1250mm
三、設備構成
（一）主控屏
1、三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
2、設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
3、三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源。
4、實驗兼報警記錄儀（實驗管理器）：平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能。
（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。
（三）仿真機床一臺，通過電纜與機床電器裝載板相連接，演示機床的各種動作。
（四）實訓桌：桌體為鐵質雙層亞光密紋噴塑，桌面防火、防水、耐磨高密度板。
四、實訓項目與目的

1、熟悉常用低壓電氣的機構、原理；
2、通過觀察機床模擬運動，了解機床的真實運動狀況；
3、掌握機床電器控制原理及各種保護裝置；
4、掌握機床常見故障發生部分現象及排除方法。
五、故障點設置一覽表

故障編號	故障現象	故障編號	故障現象
1	機床無法啟動	15	內圓砂輪不能啟動
2	機床無法啟動	16	內圓砂輪控制不能自鎖
3	機床無法啟動	17	內圓砂輪不能啟動
4	照明燈不亮	18	內圓砂輪不能啟動
5	機床不能啟動	19	內圓砂輪不能啟動
6	機床不能啟動	20	內圓砂輪不能啟動
7	機床不能啟動	21	內圓砂輪不能啟動
8	油泵控制不能自鎖	22	冷卻泵不工作
9	油泵控制不能自鎖	23	頭架低速冷卻泵不能工作
10	機床不能啟動	24	頭架高速冷卻泵不能工作
11	頭架不能點動控制	25	冷卻泵不工作
12	頭架不能點動控制，也不能低速運行	26	油泵、頭架不能工作
13	頭低速、高速均不能啟動，只能點動控制	27	外圓砂輪不工作
14	頭架不能高速	28	內圓砂輪不工作

友情提示：
1、設備驗收：各采購單位收貨時請檢查萬能外圓磨床電氣技能實訓考核裝置（半實物）的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的萬能外圓磨床電氣技能實訓考核裝置（半實物）；
2、設備質保：茂育將為各采購單位提供萬能外圓磨床電氣技能實訓考核裝置（半實物）產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌娜f能外圓磨床電氣技能實訓考核裝置（半實物）選型錯誤或購買數量錯誤，造成萬能外圓磨床電氣技能實訓考核裝置（半實物）的退換貨要求，將不被接受；
4、設備貨期：萬能外圓磨床電氣技能實訓考核裝置（半實物）的發貨期為參考值，如您需要了解萬能外圓磨床電氣技能實訓考核裝置（半實物）的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對萬能外圓磨床電氣技能實訓考核裝置（半實物）有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關萬能外圓磨床電氣技能實訓考核裝置（半實物）的技術咨詢。
