MYLY-9E建筑給水排水實驗平臺

一、建筑給水排水實驗平臺-系統簡介
本實驗?zāi)Ｐ陀晒艿老到y(tǒng)與供水設備兩大部分組成，如下圖所示：
管道系統由給水管道與排水管道系統組成，給水管道可按需求布置成下行上給、上行下給等方式，按照排水通氣方式的不同可分為如下幾個管道系統模塊，無通氣排水模塊，伸頂通氣排水模塊，通氣立管通氣排水模塊，蘇維托排水模塊，旋流排水模塊，自循環通氣排水模塊；

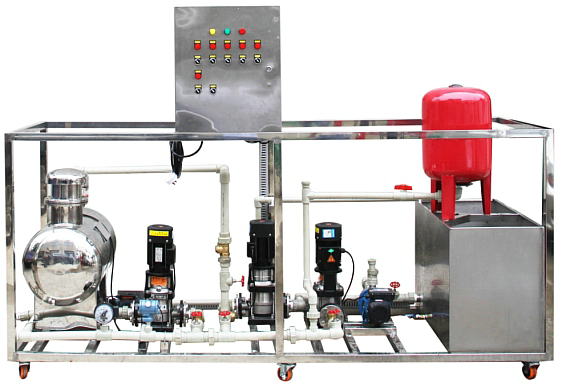

供水部分                                   （圖片僅供參考）
供水設備按照需求可分為如下幾個模塊，水泵供水模塊、水泵-水箱供水模塊、氣壓供水模塊、變頻供水模塊、無負壓供水模塊。如上幾個模塊可根據需求自主選擇組合，可實現實驗演示功能如下：

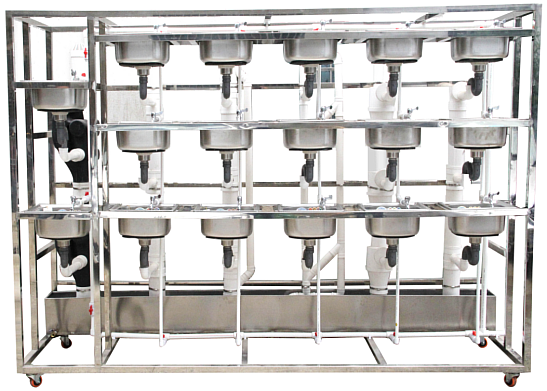

用水排水部分                         （圖片僅供參考）
1、室內給水系統，可演示如下多種供水方式與管網布置形式。
1）演示水泵供水方式
2）演示水泵-水箱聯合供水方式
3）演示氣壓供水方式
4）演示變頻供水方式
5）演示無負壓供水方式
6）演示下行上給管網布置模式
7）演示上行下給管網布置模式
2、室內排水系統，可演示如下多種排水管道的布置形式。
1）演示無通氣排水
2）演示伸頂通氣排水方式
3）演示通氣立管通氣排水方式
4）演示蘇維托配件排水方式
5）演示底層單獨排出排水方式
6）演示旋流排水方式
7）演示自循環通氣管道系統
3、通過控制管道中水的流態，可演示壓力流管道、重力流管道水流現象，如：
層流、紊流、水舌、水膜流、水塞流、附壁螺旋流
4、室內供水自動控制系統，如上圖2所示，可演示不同供水系統的設備組成與自動控制系統的工作原理。
1）水泵供水系統的配電系統組成與控制方式、原理
2）氣壓給水的自動控制系統組成與工作原理
3）水泵-水箱聯合供水系統控制系統組成與工作原理
4）變頻供水控制系統組成與工作原理
5）無負壓供水控制系統組成與工作原理
二、系統模塊組合方案
本建筑給水排水演示系統采用模塊化設計方案，可以根據不同的教學需求與場地條件進行自主定制。

序號	設備名稱	功能簡介
1	低位水箱	演示系統水源
2	集水槽	演示系統集水、排水
3	蘇維托排水模塊	蘇維托排水系統結構與流態演示
4	單立管排水模塊	單立管排水系統結構與流態演示
5	雙立管排水模塊	雙立管排水系統結構與流態演示
6	自循環排水模塊	自循環排水系統與流態演示
7	旋流排水模塊	旋流排水系統結構與流態演示
8	無通氣排水模塊	無通氣排水系統結構與流態演示
9	水泵水箱供水模塊	水泵水箱聯合供水系統結構組成與運行原理演示
10	水泵供水模塊	水泵供水系統結構組成與運行原理演示
11	氣壓供水模塊	氣壓供水系統結構組成與運行原理演示
12	變頻供水模塊	變頻供水系統結構組成與運行原理演示
13	無負壓供水模塊	無負壓供水系統結構組成與運行原理演示

---
