主頁 > 產品介紹 > 汽車示教板 > CAN-BUS舒適系統數據總線實驗臺 2025-10-23

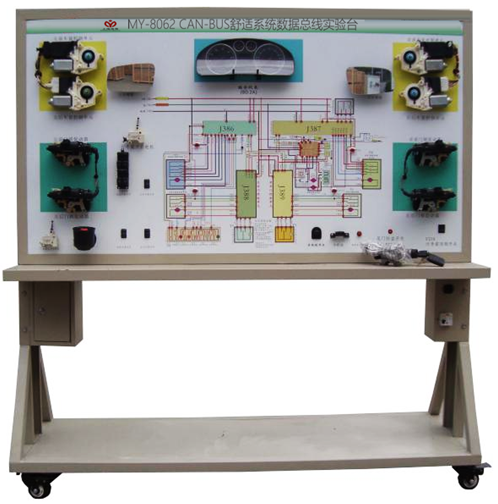

MY-8062型 CAN-BUS舒適系統數據總線實驗臺

CAN-BUS舒適系統數據總線實驗臺-采用CAN數據傳輸網絡系統實物為基礎，充分展示CAN數據傳輸網絡系統的組成結構和工作過程。適用于學校對汽車CAN數據傳輸網絡系統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、功能特點
1、真實可運行的CAN數據傳輸網絡系統，充分展示車載網絡系統的組成結構。操縱各種數據傳輸信號的電路元件，如檔位開關、節氣門信號、轉速信號、水溫信號、防盜信號、電動窗開關信號、門鎖信號等，真實演示CAN數據傳輸網絡系統的工作過程。
2、示教板面板采用耐撞擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析車載網絡系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測CAN數據傳輸網絡系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板面板上安裝有診斷座，可連接專用或通用型汽車解碼器，對車載網絡相連接的發動機系統、自動變速器系統、儀表系統、ABS系統、舒適系統的控制單元進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析、鑰匙匹配等自診斷功能。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、CAN-BUS舒適系統數據總線實驗臺-技術規格

1、外形尺寸（約）：2400×700×1800mm(長×寬×高)
2、外接電源：交流220V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，背面設置維修門；
7、移動腳輪：100*60mm

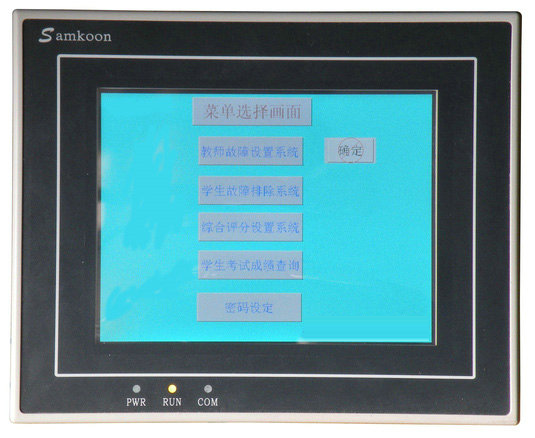

B型：帶網絡型智能化故障診斷和考核平臺接口，與網絡型智能化故障設置和考核系統對接后可實現以下功能：①可編輯試題及答案、試題存盤、導入試題，每道試題包括的信息：試題序號、試題描述、答案、是否要求答題限時、限時時間、答案輸入次數限制；②可對班級每個學生的考試成績進行統計，形成班級成績報表(學生姓名、報考級別、考試成績)；③可設置系統登陸密碼：新建用戶和密碼設置與更改；④能自動收卷、自動閱卷，能對考生的考試情況和考試成績進行統計，幫助教師準確、全面地了解學生對各課程內容的掌握情況。

友情提示：
1、設備驗收：各采購單位收貨時請檢查CAN-BUS舒適系統數據總線實驗臺的貨品外觀，核實CAN-BUS舒適系統數據總線實驗臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供CAN-BUS舒適系統數據總線實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對CAN-BUS舒適系統數據總線實驗臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?nbsp;CAN-BUS舒適系統數據總線實驗臺選型錯誤或CAN-BUS舒適系統數據總線實驗臺購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對CAN-BUS舒適系統數據總線實驗臺的發貨期為參考值，如您需要了解CAN-BUS舒適系統數據總線實驗臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對CAN-BUS舒適系統數據總線實驗臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關 CAN-BUS舒適系統數據總線實驗臺的技術咨詢。
