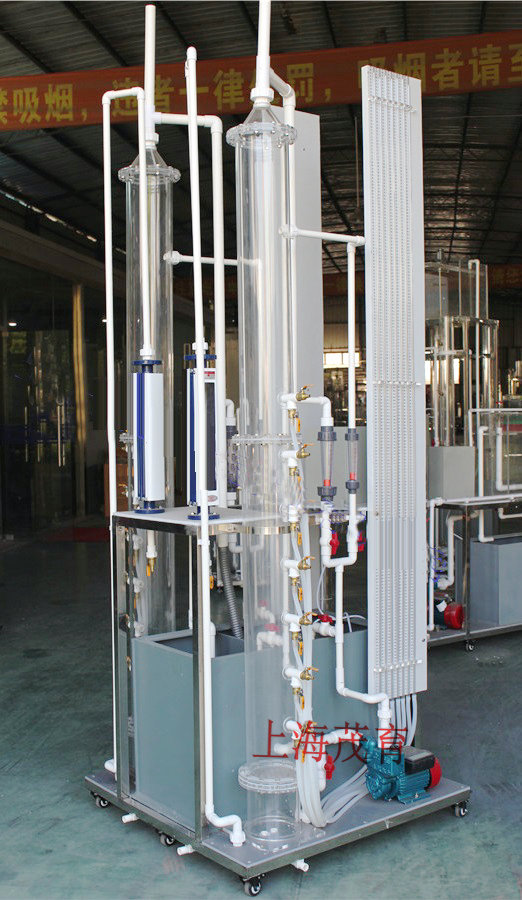

MYB-03B濾池過濾與反沖洗實驗裝置

一、濾池過濾與反沖洗實驗裝置-實驗?zāi)康模海ǘ�組實驗、氣水反沖）
過濾是具有孔隙的物料層截留水中雜質從而使水得到澄清的工藝過程，常用的過濾方法有砂濾、硅藻土涂膜過濾、燒結管微孔過濾、金屬絲編織物過濾等。過濾不僅可以去除水中細小懸浮顆粒雜質，而且細菌病毒及有機物也會隨濁度降低而被去除。本實驗按照實際濾池的構造情況，內裝石英砂濾料或陶瓷濾料、利用自來水進行清潔砂層過濾和反沖洗實驗。
通過實驗希望達到下述目的：
1、了解濾料的級配方法；
2、掌握清潔砂層過濾時水頭損失計算方法和水頭損失變化規律；
3、掌握反沖洗洗濾層時水頭損失計算方法
二、濾池過濾與反沖洗實驗裝置-主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量：0.0628～0.0785m3/h
3、濾速：8～10m/h
4、反沖洗水量：0.42m3/h（反沖洗10min）
5、濾料：粗砂2～4mm  H100     石英砂0.5～1.5mm  H700
6、可以采用大濾帽1只
7、過濾水量：W＝0.7854×0.12＝0.007854m2Q＝W×V＝0.007854m2×10m/h＝0.0785m3/h 8 m/h＝0.0628m3/h
8、反沖洗水量：0.007854m2×15L/s•m2＝0.42 m3/h
9、過濾柱處理水量：0•15L/h- 過濾柱直徑150mm、高度2000mm、2根
10、測壓板：高×寬=2000mm×360mm。測壓管：Ø10mm×2000mm  20根
11、裝置外形尺寸1000 mm×800 mm×2600 mm
12、工作電源：AC220V±10%、50Hz，單相三線制，功率670W，安全保護：具有接地保護、漏電保護、過流保護、
三、主要配置：
1、濾池過濾柱：透明有機玻璃材質、壁厚6mm，Ø150×2000mm×2根，上設取樣口，配優質全銅閥門，帶刻度標尺；
2、測壓板2塊：高×寬=2100mm×260mm，測壓管12根：Ø10mm×2000mm；
3、原水箱和清水箱：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈；
4、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套；（功率25W、轉速90rpm）、
5、離心泵2臺：額定流量2m3/h、揚程15m、功率370W；
6、空氣壓縮機2臺（電源 220V、功率550W、排氣量36L/min，壓力0.4-0.8MPa；氣量容積8L）、
7、流量測量與調節：氣體流量計2只：0.4-4m3/h，反沖洗流量計1只：0.25-2.5m3/h，污水流量計1只：25-250L/h；
8、濾料30KG、承托層2套、
9、大號濾帽2只；
10、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
11、配套UPVC連接管道和閥門（中財品牌）。
12、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
四、教學資源組成:(虛擬實訓系統)。
3D軟件界面并有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫

---
