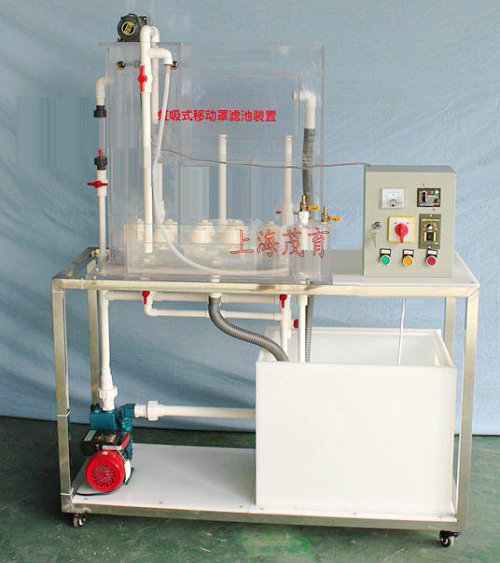

MYHj-20虹吸式移動罩濾池

虹吸式移動罩濾池設備描述：
一 罩體特點：
該移動罩濾池除具有構造簡單、不需要大型閥閘、占地少、投資省等優點外, 罩體還具有下列特點、排出泵外的反沖洗污水不返回、行走阻力小、行車穩定浮箱體積小、安裝位置低, 可不設水位恒裝置、出水系統簡單延長卸重時間、可改善初濾水水質。
二、實驗原理：
罩口對位后, 小車( 或大車) 停, 排水泵立即啟動, 壓重排水槽進水。3 秒鐘后,由于壓重大于浮圈的超浮力, 活動部分下沉就位同時牽引浮箱浮起, 活門自動跌落蓋住平衡孔, 該格進水被截?cái)? 過濾工作停。由于排水泵的抽吸, 罩內產生負壓, 其它各格仍處于正常過濾狀態, 部分濾后清水從該格底部被吸入使濾料流化。流化的濾料互相沖撞、磨擦使截留或吸附的雜質脫離濾料, 隨反沖洗水一道抽吸至壓重排水槽排人大車排水槽排走。通過這樣的機械洗刷, 濾料被沖洗干凈。排水泵由時間繼電器控制抽吸一定時間后停, 壓重部分的水由虹吸排空管排走( 卸重) , 牽引浮箱隨之逐漸失去浮力, 以其自重通過牽引杠桿、牽引繩的傳遞拉開活。罩外水經短流平衡孔進入罩內, 消除罩內外水頭差。在浮圈的超浮力作用下, 活動部分慢浮起, 該格沖洗完畢, 罩體可移向下一格沖洗。
三、主要技術指標及參數：
1、環境溫度：1℃～40℃
2、處理水量：1～2 m3/h、
3、平均濾速V 一2 米/ 時;
4、反沖洗強度q ~ 3 升/ 秒• 米’
5、反沖洗時間4分鐘;
6、設計運行周期T ~ 1 小時
7、大小車行走速度V ; 一0.1 米/ 分鐘。
8、裝置外形尺寸1400 mm×600 mm×1700 mm、
9、工作電源：AC220V±10%、50Hz，單相三線制，功率900W，安全保護：具有接地保護、漏電保護、過流保護；
四、主要配置：
1、移動罩濾池：透明有機玻璃材質、厚度10mm，包含進水管、濾層、底部集水區、出水虹吸管、出水堰口、水位恒定器、沖洗罩、桁車（傳動裝置1套、滑動導軌1副）、濾格、隔墻、排水槽、排水總槽、出水總管、傳動裝置、沖洗泵；
2、反沖洗自動控制裝置1套、出水虹吸控制裝置1套、過濾水量可微機調節、反沖洗水泵1臺、反沖洗吸罩（移動）1套、反沖洗水泵1套；
3、進水泵1臺：流量1-3m3/h、揚程40m、轉速2900r/min、功率0.9KW。、
4、石英砂濾料1套；
5、流量測量與調節：轉子流量計，污水流量1個（量程250～2500L/H）；
6、原水箱和反洗水箱各1個：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排凈；
7、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套；（功率25W、轉速90rpm）、
8、實驗臺面（10mm厚PP白色板）、
9、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
10、配套UPVC連接管道和閥門（中財品牌）。
11、不銹鋼框架實驗臺（30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。

友情提示：
1、設備驗收：各采購單位收貨時請檢查虹吸式移動罩濾池的貨品外觀，核實設備的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供虹吸式移動罩濾池產品說明書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌暮缥揭苿?dòng)罩濾池選型錯誤或設備購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對虹吸式移動罩濾池的發貨期為參考值，如您需要了解虹吸式移動罩濾池的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對虹吸式移動罩濾池有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關設備的技術咨詢；
