教學設備打進俄羅斯市場

近日，上海茂育科教設備有限公司及其代理商與俄羅斯客戶簽訂了新能源教學設備及電工技術裝置項目并取得圓滿成功，為我公司其今后推進俄羅斯市場的格局中極具重要意義的一環。

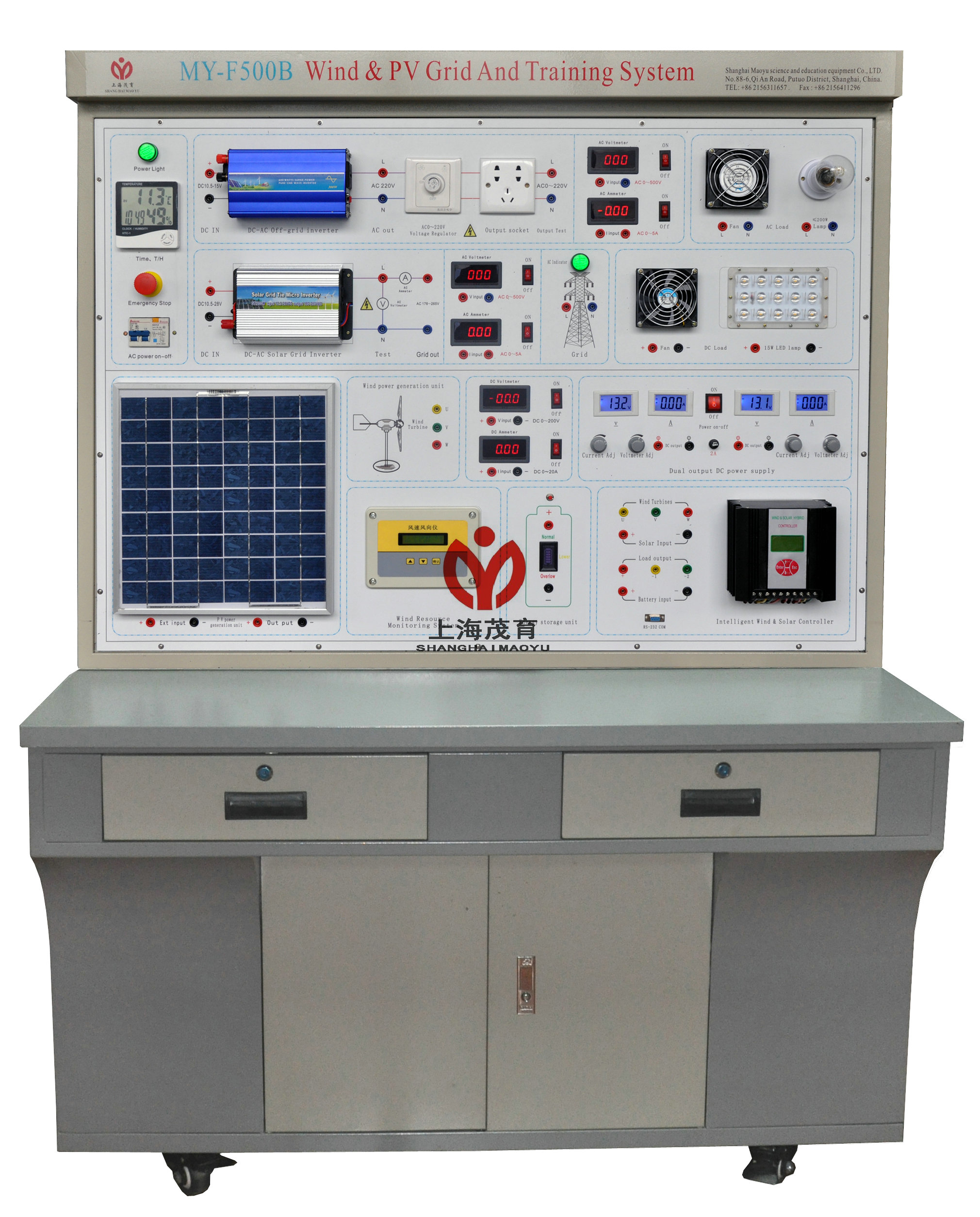

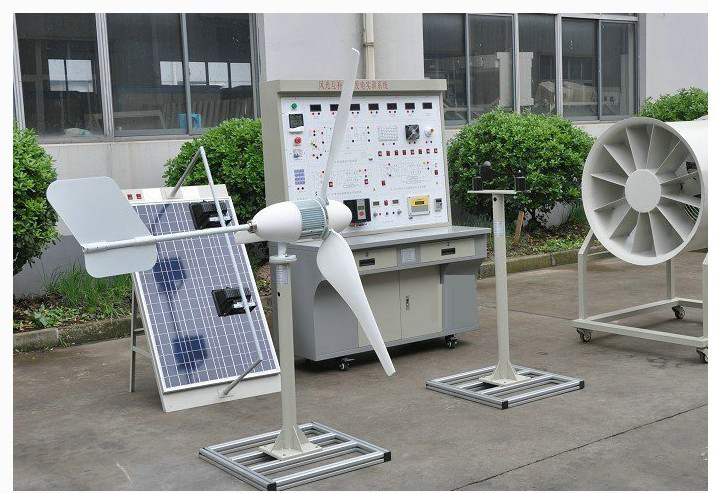

MY-500風光互補并網發電與機電實訓系統由太陽能光伏電板、蓄電池模塊、太陽能控制器模塊、太陽能逆變器模塊、模開關控制模塊、環境監測模塊、上位機監控模塊，儀表顯示部分,（各功能轉換接口模塊）等組成；各控制系統集成于風能發電、光伏發電為一體的教學實訓臺；各系統通過連接電纜進行連接，形成一套可完成風力及光伏發電、同步并網、離網電源的實驗及教學演示。幫助學生理解太陽能并網、離網及風力發電系統的原理，從而起到學習工程實際應用技能的作用。
應用范圍：主要面向職高、大學、研究生、企業技工以風力發電和太陽能離網、并網發電為主課題的研究和培訓。
一、風光互補并網發電與機電實訓系統主要技術規格參數：
1、系統規格
  ◆ 系統最大電壓：DC12V，AC220V
  ◆ 系統最大電流：10A
  ◆ 系統最大功率：300W
2、太陽光電實習教學模塊
  太陽能電池規格：單晶硅太陽能電池
  ◆ 元件尺寸(L*W*H)：1100*670*28mm
  ◆ 最佳功率：100W
  ◆ 最佳工作電壓：17.05±0.5V
  ◆ 最佳工作電流：5.20±0.10A，
  ◆ 短路電流：5.65±0.10A，
  ◆ 開路電壓：21.0±0.5V
3、風力發電機實習教學模塊
◆ 風力發電機額定輸出電壓：12VDC，功率：400W
◆ 風機類型；永磁同步發電機，上風式
◆ 啟動風速；2.5m/s
◆ 風葉材質：碳光纖化合物
◆ 塔桿高度：6米
4、風光互補控制器：
◆ 充電方式：PWM脈寬調制
◆ 充電最大電流 35A
◆ 過放保護電壓 10.6V ±0.5
◆ 過放恢復電壓 12.6V ±0.5
◆ 輸出保護電壓 16V ±0.5
◆ 卸載開始電壓（出廠值）15.5V ±0.5
◆ 卸載開始電流（出廠值） 15A
◆ 保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載過載、防雷、風機限流、風機自動剎車和手動剎車。
  ◆ 使用32們高速單片機，實現智能控制，自動識別12/24V系統。 采用串聯式PWM充電控制方式，使充電回路的電壓損失較原二極管充電方式降低一半，充電效率較非PWM高3－6%;過放恢復的提升充電，正常的直充，浮充自動控制方式有利于提高蓄電池壽命。
  ◆ 多種保護功能，包括蓄電池反接、蓄電池過、欠壓保護、太陽能電池組件短路保護，具有自動恢的輸出過流保護功能，輸出短路保護功能。
  ◆ 具有豐富的工作模式，如光控，光控＋延時，通用控制等模式。
  ◆ 具有直流輸出或1Hz頻閃輸出2種輸出選擇，頻閃輸出特別適用于LED交通警示燈等。在頻閃輸出模式，負載可以使用感性負載。浮充電溫度補償功能。使用數字LED顯示及設置，采用一鍵式操作完成所有設置。
  ◆ 大屏幕LCD顯示，太陽能電池、蓄電池、負載電流、電壓等電參數。
5、并網逆變器
  ◆ 輸出電壓：AC 180-260V
  ◆ 工作電壓：10.8 - 28V，
  ◆ 額定輸出功率≥200W
  ◆ 輸出波形：正弦波(失真度≤3﹪)
  ◆ 輸出頻率：47-55Hz，
  ◆ LED方式顯示工作狀態，
   并網逆變器具有DC－DC和DC－AC兩級能量變換的結構。DC－DC變換環節調整光伏陣列的工作點使其跟蹤最大功率點；DC－AC逆變環節主要使輸出電流與電網電壓同相位，同時獲得單位功率因數。
6、離網逆變器
  ◆ 純正弦波輸出(失真率<4%)
  ◆ 輸入輸出完全隔離設計
  ◆ 能快速并行啟動電容、電感負載
  ◆ 三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形
  ◆ 負載控制風扇冷卻
  ◆ 過壓/欠壓/短路/過載/超溫保護
  ◆ 輸出電壓：AC220V
  ◆ 工作電壓：9.7 - 15V，
  ◆ 額定輸出功率≥200W
  ◆ 輸出波形：正弦波(失真度≤3﹪)
  ◆ 輸出頻率：50±3Hz，
  ◆ LED方式顯示工作狀態，
  ◆ 靜態電流：≤0.3A，
具有輸出短路、過溫、過載、欠壓保護及保護具有自動恢復功能，采用風機冷卻方式，輸入輸出完全隔離設計，能快速并行啟動電容、電感負載，三色指示燈顯示，輸入電壓,輸出電壓，負載水準和故障情形，負載控制風扇冷卻，過壓/欠壓/短路/過載/超溫保護
10、電表規格：
  ◆ 電流表：× 2個，DC20A， 顯示模式︰0.5”LCD液晶顯示
  ◆ 電壓表：× 2個，DC50V，顯示模式︰0.5”LCD液晶顯示
  ◆ 電流表：× 2個，AC5A， 顯示模式︰0.5”LCD液晶顯示
  ◆ 電壓表：× 2個，AC220V，顯示模式︰0.5”LCD液晶顯示
  ◆ 溫度表：× 1個，0～99.9℃
  ◆ 多功能網絡電參數表：×1個，AC220V，顯示模式︰0.5”LCD液晶顯示，包含RS485，RS232通訊功能，
11、負載：
   直流負載
  ◆ 風扇：×1個，額定電壓：12V，工作電流：0.25A，功率：3W
  ◆ 交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
  ◆ LED燈：1組
   交流負載
  ◆ 節能燈：×1個，額定電壓：220V，工作電流：0.15 A
  ◆ 馬達：×1個，額定電壓：220V，工作電流：0.2
12、電池：
  ◆ 太陽能專用閥控式密封膠體蓄電池，額定電壓：12V，額定容量(18-20Ah),充電方法（恒壓）；
  ◆ 具有如下特點：自放電率低，使用壽命長，深放電能力強，充電效率高，工作溫度范圍寬。
13、系統外形尺寸；長1200×寬780×高1800（㎜）附滾輪方便推動至戶外教學。
二、風光互補并網發電與機電實訓系統實訓內容：
1、太陽光電實習教學模塊實驗內容：
實驗一 太陽能電池發電原理實驗
實驗1-1 太陽能光電板能量轉換實驗
實驗1-2 環境對光電轉換影響實驗
實驗二 太陽能電池光電系統直接負載實驗
實驗三 光電控制型太陽能系統發電實驗
實驗3-1 光電型控制單元工作原理實驗
實驗3-2 光電型控制單元充放電保護實驗
實驗四 交通警示燈模塊設計實驗
實驗五 太陽能系統負載實驗
實驗六 綜合實驗
實驗七 太陽能電池基本特性測試實驗
實驗八 外部擴充DC轉AC外接電器實驗
實驗九 單晶太陽能電池I-V特性曲線實驗
實驗十 離網逆變器設計實驗
實驗十一 離網逆變器工作特性實驗
實驗十二 離網逆變器帶載及保護實驗
實驗十三 并網實驗
2、風力電實習教學模塊實驗內容：
  實驗一、風力發電基礎理論原理性實驗
  實驗二、風力發電系統設計實驗
  實驗三、風力發電控制技術實驗
  實驗四、風力發電相關測量技術實驗
  實驗五、風力發電基礎理論與應用技術仿真實驗
  實驗六、發電機轉速與輸出電壓關系實驗
  實驗七、發電機轉速與輸出電流關系實驗
  實驗八、發電機轉速與輸出頻率關系實驗
  實驗九、風速即轉速與與出功率關系實驗
三、系統基本配置單
序號 名   稱 型  號 數量 單位 價格
1 太陽能光電教學實驗臺   1 臺
2 太陽能板支架   1 臺
3 太陽能電池組件（100W）   1 只
4 風力發電機 （400W）   1 臺
5 風力發電機拉鎖塔架   1 套
6 蓄電池組65Ah   2 組
7 實驗附件   1 套
8 使用手冊   1 本
