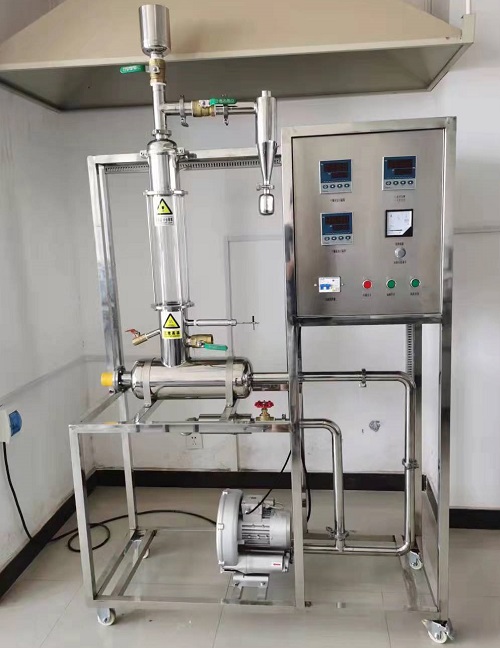

流化床干燥實訓裝置

一、MYH-16 流化床干燥實訓裝置-特點：
1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現一個現代化實驗室的概念。
2、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
3、裝置布局合理，干燥箱、管道采用不銹鋼制作，干燥室入口裝有氣流均布板。
4、用床層壓差來指示濕物料的失水量，避免了在干燥過程中需不斷取樣分析所帶來的麻煩。
5、干燥塔為不銹鋼和優質耐高溫玻璃裝配合成，可直接觀察實驗現象，空氣的流量由調節閥和旁路放空閥聯合調節。
6、固體物料采用間歇操作方式，由干燥器頂部加入，試驗畢在流化狀態下由下部卸料口流出。
7、裝置設計可360度觀察，實現全方位教學與實驗。
8、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。

二、裝置功能：
1、了解流化床干燥裝置的結構、流程及操作方法。
2、學習測定物料在恒定干燥條件下干燥特性的實驗方法，研究干燥條件對干燥過程特性的影響。
3、掌握根據實驗干燥曲線求取干燥速率曲線以及恒速階段干燥速率、臨界含水量、平衡含水量的實驗分析方法。
三、設計參數：
1、操作壓力：常壓操作、操作溫度：50～80℃。
2、空氣流量： 0～70 m³/h。
3、濕物料量：500～1000g。
四、公用設施：
1、工作電壓：AC220V，功率3.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
2、氣：空氣來自風機，經加熱器加熱進入流化干燥器（自帶氣源）。
3、實驗物料：綠豆（或耐水硅膠）、水、空氣。
五、主要設備：
1、玻璃流化床干燥器：Φ110×400mm，進口處有氣體均布器。
2、加熱器：304不銹鋼材質，加熱功率3.0KW，空氣預熱器。
3、風機：低噪漩渦氣泵，功率:750W,流量：0-90 m³/h 。
4、風量重量：DN32渦街流量傳感器，測量范圍0-150m³/h,精度0.5級。
5、干燥器床層壓降由2KPa風壓傳感器測取。
6、溫度模塊：分辨率0.1℃，精度0.5級，功能：溫度信號采集換算。
7、宇電AI702M（帶485接口）溫度數字巡檢儀。
8、宇電AI501（帶485接口）壓差數字顯示儀。
9、宇電AI518（帶485接口）數顯溫度控制儀（帶手動功能）。
10、Pt100鉑電阻溫度傳感器3支，分辨率0.1℃ 。
11、電器：接觸器、開關、漏電保護空氣開關。
12、304不銹鋼管路、管件及閥門。
13、304不銹鋼儀表柜：測控、電器設備在實驗架上。
14、304不銹鋼材質框架1200×500 ×2000mm（長×寬×高），帶腳輪及禁錮腳。
六、測控組成：

變量	檢測機構	顯示機構	執行機構
干燥風量	渦街流量計	數字顯示儀表，精度：0.5%FS	手動閥控
干燥器壓降	風壓傳感器	數字顯示儀表，精度：0.5%FS	無
干球溫度	Pt100鉑電阻	數字顯示儀表，精度：0.5%FS	無
濕球溫度	Pt100鉑電阻	數字顯示儀表，精度：0.5%FS	無
加熱室溫度	Pt100鉑電阻	溫度控制儀，精度：0.5%FS	固態調壓模塊
