Y-△啟動自動控制線路實驗說明

一、操作所需電器元件明細表見表1

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1	實驗屏上
FU	熔斷器		配熔體2A	3
KM1、KMY、KM△	交流接觸器		線圈AC380V	3
FR	熱繼電器	R16B-20/3	整定電流0.63-1A	1
SB1、SB2	按鈕開關	LAY16	一常開一常閉自動復位	2	SB1綠色 SB2紅色
KT	通電延時時間繼電器	ST3PA-B		1
M	三相鼠籠式異步電動機		UN380V（△） IN0.45A PN160W	1

二、電路圖

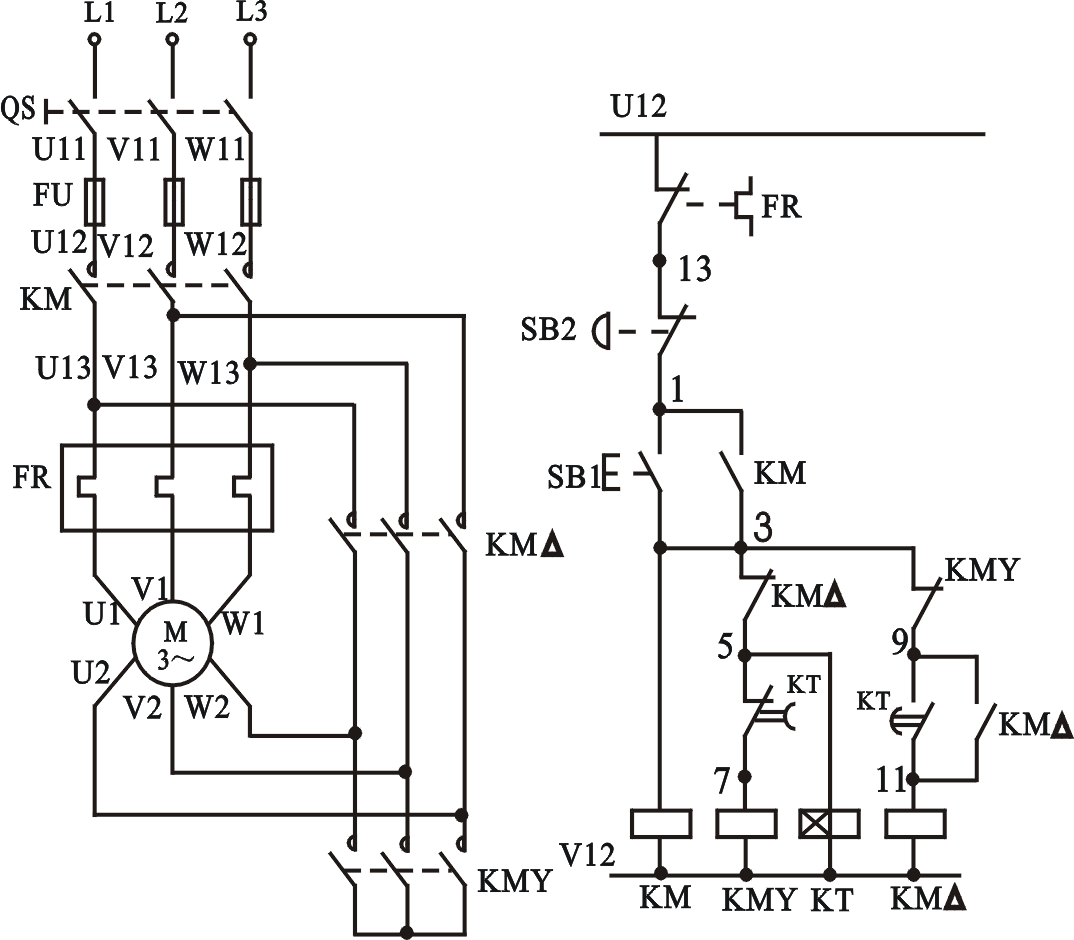

                                                                        圖1（a）

三、參考接線圖
在掛箱上選定FU、KM、KMY、KM△、FR、SB1、SB2、KT等器件。

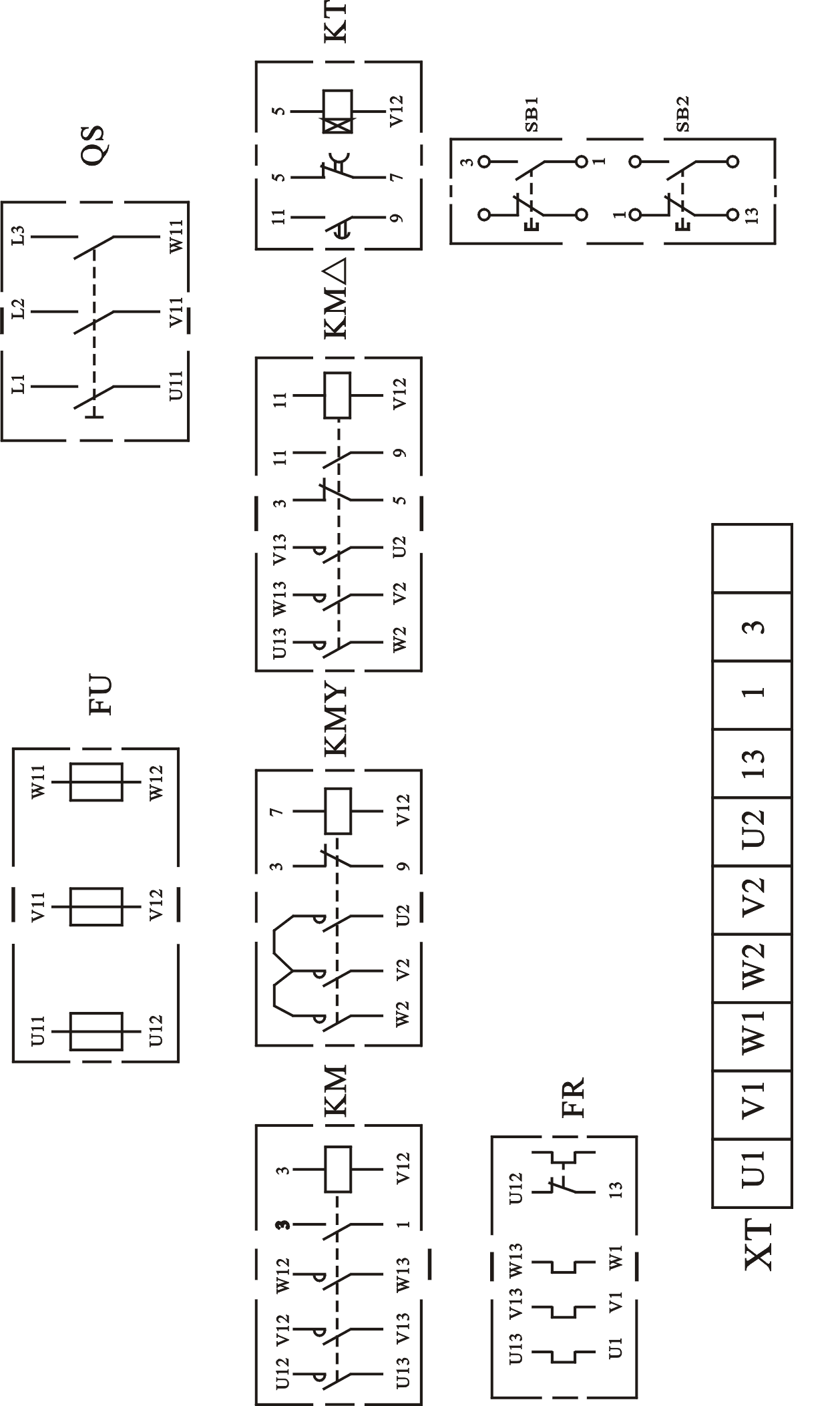

接線圖為圖13（b）及圖13（C），其中圖13（b）僅畫出接線號（接線圖上沒畫連續線）。圖13（C）是按國家標準用中斷線表示的單元接線圖，圖中各電器元件的端子編號都是器件實際的端子編號，各器件的連接線都采用中斷線表示，這種用實際端子號及中斷線畫的接線圖雖然畫起來比用連續線畫的接線圖復雜，但接線很直觀（每個端子應接一根還是二根線，另根線應接在哪個器件哪個端子），查線也簡單（從上到下，從左到右，用萬用表分別檢查端子①及端子②直至全部端子都查一遍）。因此，操作者不僅要熟悉而且能學會畫這種接線圖。
四、檢測與調試

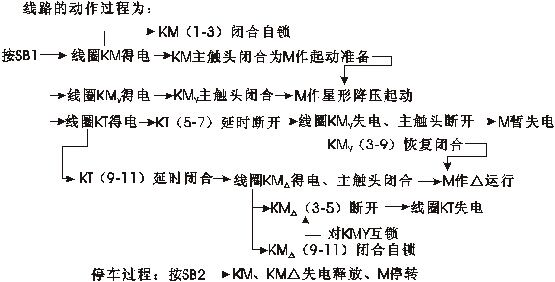

確認接線正確后，可接通交流電源，“合”開關QS，按下SB1，控制線路的動作過程應按原理所述，若操作中發現有不正�，F(xiàn)象，應斷開電源分析排除后重新操作。

實驗十四    QX3-13型Y/△自動起動控制線路

一、操作所需電器元件明細表見表14                              表14

代號	名稱	型號	規格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1	實驗屏上
FU	熔斷器		配熔體2A	3
KM、KMY、KM△	交流接觸器		線圈AC380V	3
FR	熱繼電器	R16B-20/3	整定電流0.63-1A	1
SB1、SB2	按鈕開關	LAY16	一常開一常閉自動復位	2	SB1綠色 SB2紅色
KT	通電延時時間繼電器	ST3PA-B		1
M	三相鼠籠式異步電動機		UN380V（△） IN0.45A PN160W	1

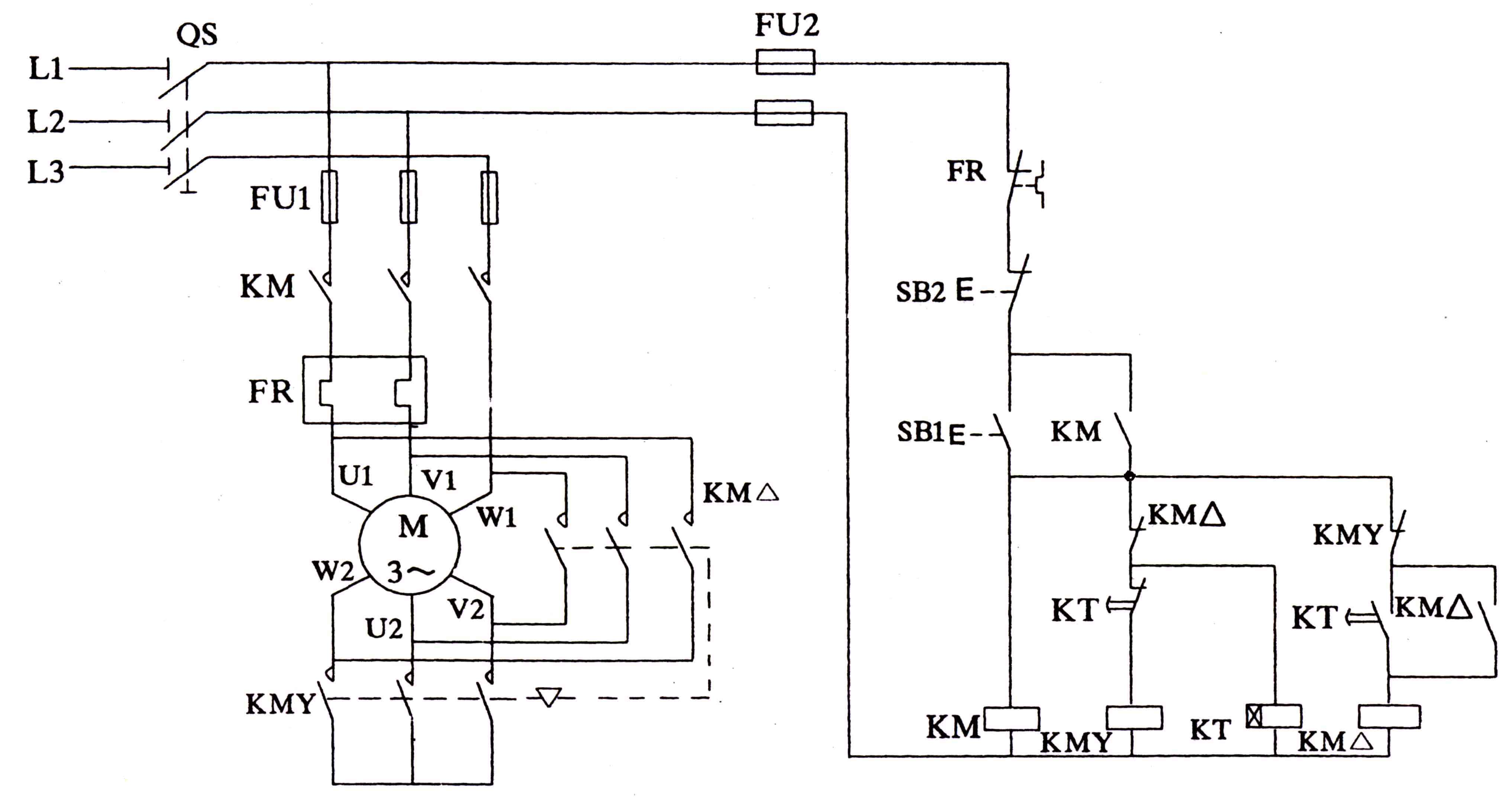

二、電路圖
