三相異步電動機的順序控制實驗

A：順序控制線路①
B：順序控制線路②
一、操作所需電器元件明細表見表1                                   表1

代號	名稱	型號	規(guī)格	數量	備注
QS	低壓斷路器	DZ108-20/10-F	脫扣器整定電流0.63-1A	1
FU	螺旋式熔斷器	RL1-15	配熔體3A	3
KM1 KM2	交流接觸器	CJX2-0910	線圈AC380V	2
	繼電器方座	PF-083A		2
FR1 FR2	熱繼電器	JRS1D-25	整定電流0.63-1A	2
SB11 SB12 SB21 SB22	按鈕開關	LAY16		4	SB11、SB21為綠色 SB12、SB22為紅色
XT	接線端子排		AC660V25A	12位
M1、M2	三相鼠籠式異步電動機		UN380V（Y） IN0.53APN160W	2

二、電路圖：

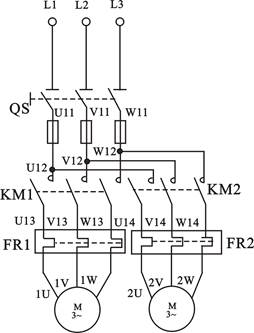

                             圖1a

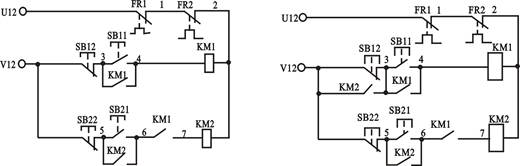

                       圖1a（a）                                                                          圖1a（b）
圖1a（a）中，接觸器KM1的另一常開觸頭（線號為6、7）串聯(lián)在接觸器KM2線圈的控制電路中，當按下SB11使電機M1起動運轉，再按下SB21，電機M2才會起動運轉，若要停M2電機，則只要按下SB22，如M1、M2都停機，則只要按下SB12即可。
圖1a（b）中，由于在SB12停止按鈕兩端并聯(lián)著一個接觸器KM2的常開輔助觸頭（線號為V12、3），所以只有先使接觸器KM2線圈失電，即電動機M2停止，同時KM2常開輔助觸頭斷開，然后才能按動SB12達到斷開接觸器KM1線圈電源的目的，使電動機M1停止。這種順控制線路的特點是：使兩臺電動機依次順序起動，而逆序停止。
三、安裝與接線
布置與接線可參考圖1（b），操作者應畫出實際接線圖。安裝與接線后應符合第二章2—1的要求

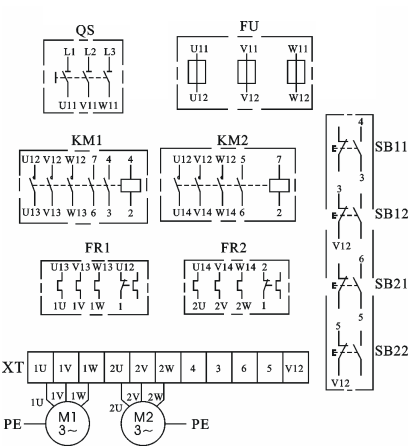

                                           圖1b（a）

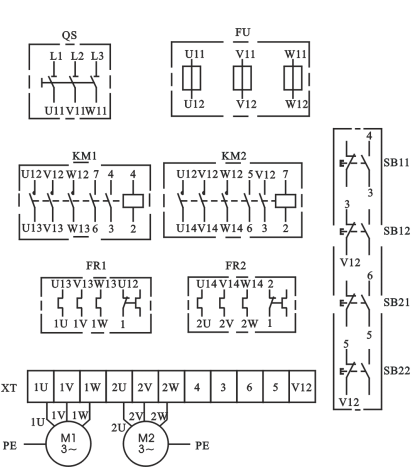

                                                   圖1b（b）
四、檢測與調試：
   經檢查安裝接線無誤后，操作者可自行通電試車，若出現故障應分析排除使之正常工作。
