非均相分離實驗裝置使用說明書

一、非均相分離實驗裝置使用說明書-概述
在自然界及工業生產中存在著大量的非均相物系，即有穩定相界面且界面兩側的物理性質和化學性質有差異的物系。
非均相物系的分離在許多行業中具有廣泛的實用價值。它是依據連續相和分散相的特刊性質的不同，采用機械方法進行的分離操作。其目的一方面是為了凈化分散介質以獲取純凈的氣體或液體，另一方面是為了收集分散物質以獲得成品。近年來，非均相物系的分離在環境保護方面的作用也日益顯現，受到越來越多的重視。
旋風分離器是從氣流中分離出塵粒的離心沉降設備。其結構簡單、價格低廉、沒有運動部件、操作不受溫度、壓強的限制，因而廣泛作為工業生產中除塵分離設備。故本實驗所采用的旋風分離器由有機玻璃制作，能加深學生對旋風分離器除塵原理的了解。并學會對其分離效率、粒徑效率的測定。

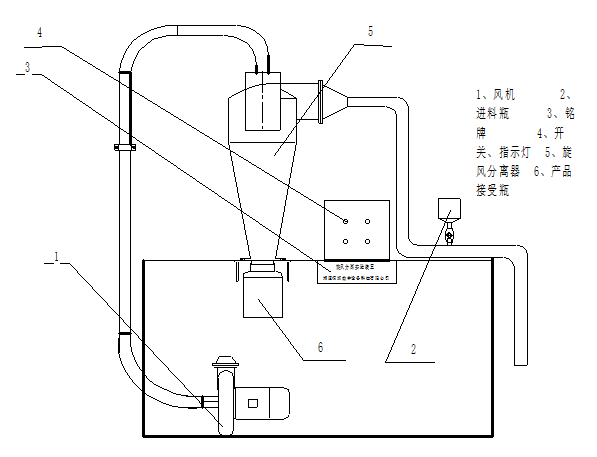

二、實驗裝置外形圖

三、設備性能與主要技術參數
1.本實驗裝置主要由風機、粉塵加入瓶、旋風分離器、產品接受瓶、開關、指示燈、控制屏等組成。
2.風機為CRZ-70型離心式中壓風機，風量為480m³/h，風壓為1300Pa,輸入功率為250W。轉速為2800r/min。
3.旋風分離器由有機玻璃制成,便于學生觀察物系在分離器內的運動情況。以及它的組成。
4.用于分離的粉塵為60~80μm的顆粒硅膠。因其具有吸水變色的特點。通過變色可知其質量將改變。
5.開關、指示燈按下開關指示燈亮，表明對應的相關工作正在進行，終止時按開關旋鈕上的箭頭方向旋轉即關。當遇緊急情況需立刻停車，可直接斷電，斷電后仍須單獨關掉各開關，應盡量避免出現這種情況。
6.控制屏在其上你可以控制實驗的某些操作，并可以觀察到旋風分離器分離的全過程。
四、實驗目的
1.觀察含粉塵的氣流在旋風分離器內的運動狀況；
2.了解旋風分離器的除塵原理；
3.了解氣固分離的效率的測定以及粒級效率的測定。
五、實驗原理
含塵氣體由旋風分離器上部沿切線方向的長方形通道進入，形成一個繞筒體中心向下作螺旋運動的外旋流，外旋流達到器底后又形成一個向上的內旋流，內、外旋流氣體旋轉方向相同。在此過程中，顆粒在慣性離心力作用下被拋向器壁與氣流分離，并沿壁面落入錐底排灰口。凈化后的氣體沿內旋流由頂部排氣管排出。

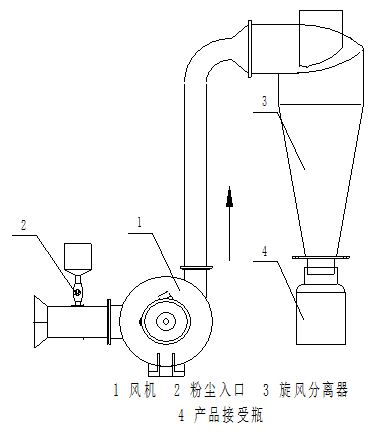

六、工藝流程圖

七、實驗操作步驟及注意事項
1.了解該實驗的流程，稱量粉塵的重量以及產品接受瓶的空瓶重量。打開電源開關再開風機開關。
2.打開粉塵入口，將粉塵加入后蓋好（加料時的速度較慢可以輕輕拍打粉塵加入口外表面）；觀察其在旋風分離器內的運動形態。
3.將產品接受瓶與里面的粉塵一同稱重，記下所得的讀數。
4.將接受瓶內的粉塵用不同目的篩將其分離，并一一稱其重量，記于記錄本上。用坐標紙描點即可得其粒級效率。
5.若細小的硅膠粒子無法被分離與凈化氣一起從頂部排氣口排出，加深學生對最臨界粒徑的理解。
八、實驗數據處理
1.將原始數據列成表格，
2.根據實驗結果做出分級效率曲線、粒級效率曲線。
