能量方程實驗裝置指導書

一、能量方程實驗裝置指導書-實驗?zāi)康囊?/strong>
1.驗證不可壓定常流的能量方程；
2.通過對流體動力學諸多水力現象的實驗分析研討，進一步掌握有壓管流中的能量轉換特性；
3.掌握流速、流量、壓強等流體動力學水力要素的實驗量測技能。
二、實驗裝置
本實驗的裝置如圖1所示：

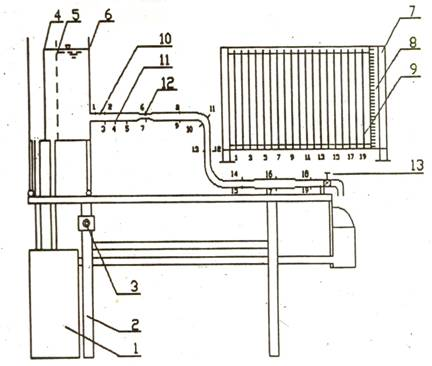

圖1 自循環能量方程實驗裝置圖
1.自循環供水器 2.實驗臺 3.可控硅無級調速器 4.溢流板 5.穩水孔板 6.恒壓水箱 7.測壓計 8.滑動測量尺 9.測壓管 10.實驗管道 11.測壓點 12.畢托管 13.實驗流量調節閥
說明：
儀器測壓管有兩種：
①畢托管測壓管（表 1中標*的測壓管），用以測讀畢托管探頭對準點的總水頭H’（= Z+），須注意一般情況下H’與斷面總水頭H（=Z＋）不同（因一般u ≠ v），它的水頭線只能定性表示總水頭變化趨勢；
②普通測壓管（表1中未標*者），用以定量量測測壓管水頭。
實驗流量用閥13調節，流量由體積時間法或重量時間法測量。
三、實驗原理
在實驗管路中沿管內水流方向取n個過水斷面�？梢粤谐鲞M口斷面（1）至另一斷面的能量方程式（i=2，3, … … ,n）
Z1＋= Zi＋+h
取= =… …==1,選好基準面，從已設置的各斷面的測壓管中讀出Z+值，測出通過管路的流量，即可計算出斷面平均流速v及，從而即可得到各斷面測管水頭和總水頭。
四、實驗方法與步驟
1.熟悉實驗設備，分清哪些測管是普通測壓管，哪些是畢托管測壓管，以及兩者功能的區別。
2.打開開關供水，使水箱充水，待水箱溢流，檢查調節閥關閉后所有測壓管水面是否齊平。如不平則需查明故障原因（例連通管受阻、漏氣或夾氣泡等）并加以排除，直至調平。
3.打開閥13，觀察思考：
1）測壓管水頭線（P--P）和總水頭線（E--E）的變化趨勢；
2）位置水頭、壓強水頭之間的相互關系；
3）測點（2）、（3）測管水頭同否？為什么？
4）測點（12）、（13）測管水頭是否不同？為什么？
5）當流量增加或減少時測管水頭如何變化？
4.調節閥13開度，待流量穩定后，測記各測壓管液面讀數，同時測記實驗流量（畢托管供演示用，不必測記讀數）。
5.改變流量2次，重復上述測量。其中一次閥門開度大到使19號測管液面接近標尺零點。
6.收拾實驗臺，整理數據。
五、實驗報告要求
1.簡要寫出實驗原理和實驗步驟。
2.記錄有關常數。
均勻段D1=1.37
縮管段D2=1.00
擴管段D3=2.00
水箱液面高程▽o =44.5
上管道軸線高程▽z =16
表1 管徑記錄表

測點
編號 1* 2
3 4 5 6*
7 8*
9 10
11 12*
13 14*
15 16*
17 18*
19

管徑 cm

兩點
間距 4 4 6 6 4 13.5 6 10 29 16 16

測點編號 2 3 4 5 7 9 10 11 13 15 17 19 Q cm3/s

實驗
次序 1

2

3

4.計算流速水頭和總水頭

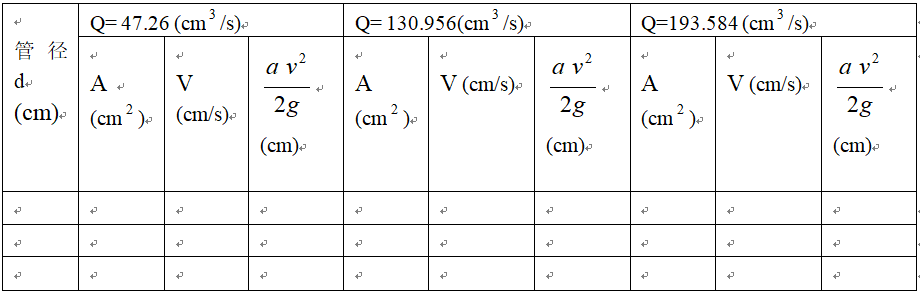

表3（1）  流速水頭

表3（2）  總水頭（Z＋）

測點編號 2
3 4 5 7 9 13 15 17 19 Q
cm3/s

實驗
次序 1

2

3

5.繪制上述成果中最大流量下的總水頭線 E－E 和測壓管水頭線 P－P（軸向尺寸參見圖2，總水頭線和測壓管水頭線可以繪在圖2 上）
提示：
①P－P 線依表2數據繪制，其中測點10、11、13數據不用；
②E－E 線依表3（2）數據繪制．其中測點10、11 數據不用；
③在等直徑管段 E－E 與 P－P 線平行。

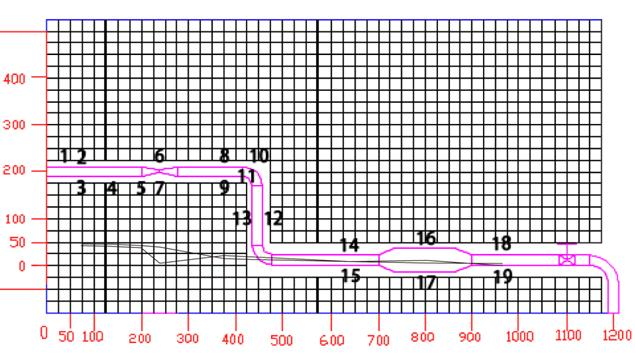

圖2
六、實驗分析及討論
1.測壓管水頭線和總水頭線的變化趨勢有何不同？為什么？
答：測壓管水頭線和總水頭線的變化趨勢的不同之處：測壓管水頭線會隨管徑變化有較大的波動。當管徑減小時，測壓管水頭線下降；當管徑變大時，測壓管水頭線上升。而總水頭沿流線方向有減小的趨勢，變化較為平緩。
原因是測壓管水頭線是沿水流方向各個測點的測壓管液面的連線，它反應的是流體的勢能。測壓管水頭線沿水流方向可能下降，也可能上升（當管徑沿流向增大時）。因為管徑增大時流速減小，動能減小而壓能增大，如果壓能的增大大于水頭損失時，水流的勢能就增大，測壓管水頭就上升�？偹^線是在測壓管水頭線的基線上再加上流速水頭，它反應的是流體的總能量，由于沿流向總是有水頭損失，所以總水頭線沿程只能的下降，不能上升。
2.流量增加，測壓管水頭線有何變化？為什么？
答：流量增加，測壓管水頭線下降。
因為測壓管水頭，管道過流斷面面積A為定值時，Q增大，就增大，而且隨流量的增加阻力損失亦增大，管道任一過水斷面上的總水頭E相應減小，故的減小更加顯著。
3.測點2、3和測點10、11的測壓管讀數分別說明了什么問題？
答：測點2、3位于均勻流斷面，同一流速的測壓管讀數基本相同，表明均勻流同斷面上，其動水壓強按靜水壓強規律分布。測點10、11在彎管的急變流斷面上，同一流速的測壓管讀數相差較大，表明急變流斷面上離心慣性力對測壓管水頭影響很大。由于能量方程推導時的限制條件之一是“質量力只有重力”，而在急變流斷面上其質量力，除重力外，還有離心慣性力，故急變流斷面不能選作能量方程的計算斷面。在繪制總水頭線時，測點10、11應舍棄。
*4.試問避免喉管（測點7）處形成真空有哪幾種技術措施？分析改變作用水頭（如抬高或降低水箱的水位）對喉管壓強的影響情況。
*5.畢托管所顯示的總水頭線與實測繪制的總水頭線一般都略有差異，試分析其原因。
