液位檢測與控制實驗裝置,液位檢測與控制實驗設備
2022-03-29 15:31

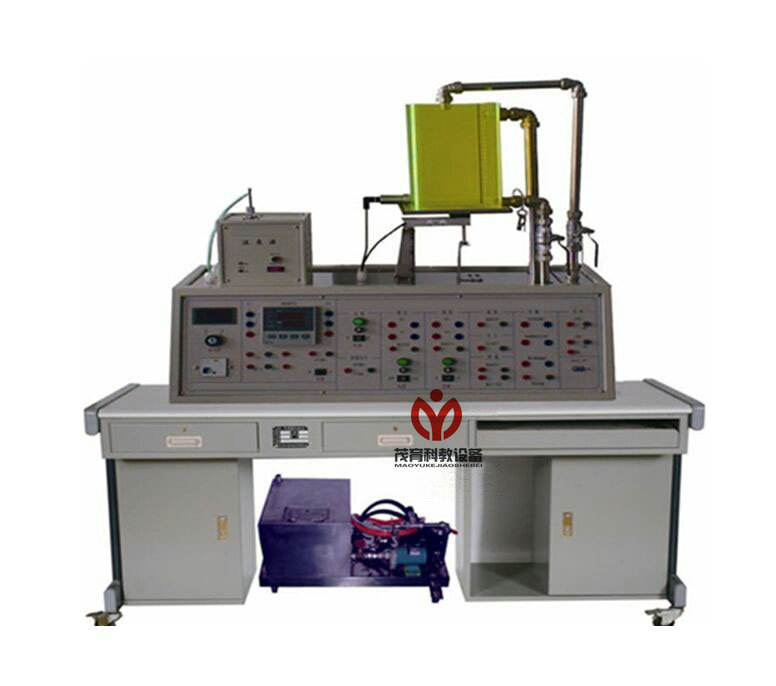

一、液位檢測與控制實驗裝置,液位檢測與控制實驗設備,液位檢測與控制實驗臺產品概述：
本實驗裝置可提供溫度、壓力、液位、轉速、稱重共5種傳感、變送器與檢測裝置，可進行多種參數的檢測與控制實驗，可組成閉環控制實驗。通過智能調節儀的通訊口與上位機通訊。控制參數可以在智能控制儀表中以及上位機中設置。上位軟件采用MCGS全中文工控組態軟件進行，實現的在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。本裝置具有多重安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。
本裝置列舉了多種傳感器在工業測量與控制中的應用，采用工業傳感器，標準的信號輸出。適用于測控、自動化、計算機、機電控制、信息工程、機電一體化、光電子等專業。
1、實驗溫度源 溫度范圍0～200℃ 一只
2、PT100溫度傳感器 A級 一套
3、可控硅調壓模塊 一只
4、壓力變送器 一只
5、液位變送器 一只
6、電磁閥 三只
7、有機玻璃實驗水箱 一只
8、儲水箱 一只
9、手動閥 四只
10、轉速控制板 一塊
11、稱重傳感變送器 一套
12、智能工業調節儀 一只
13、交流數字電壓表 一只
14、直流電源 一套
15、漏電保護器 一只
16、RS485/232轉換器 一只
17、實驗軟件 一套
18、P4電腦＋17’顯示器 （自備）
19、實驗臺 （選配）
20、MCGS軟件狗 （選配件） 一只
21、砝碼 一套
本裝置采用模塊化設計，用戶可以根據實驗需要，選擇不同的對象源和智能調節/電源部分搭建實驗。
3.1、智能調節/電源部分
由智能工業調節儀、電源組成。對實驗進行信號的采集和控制，并給對象源提供電源。儀表帶RS485串口已轉換成RS232串口，可與上位軟件構成計算機控制系統。
3.2、溫度控制源
由實驗溫度箱、加熱器、可控硅調壓模塊、風扇、溫度傳感器等組成。可以和智能調節/電源部分組成溫度檢測和閉環控制系統。
提供溫度檢測：PT100
控制信號：4～20mA直流信號
3.3、轉速控制源
由無刷直流電機、光電轉速傳感器、轉速盤、轉速控制板等組成�？梢院椭悄苷{(diào)節/電源部分組成轉速檢測和閉環控制實驗系統。轉速控制源為獨立的模塊，通過航空插座與控制面板相連。
提供轉速輸出信號：1～5V直流信號
控制信號：0～10mA直流信號
3.4、液位/稱重控制源
由增壓泵、實驗水箱、電磁閥、液位變送器、稱重變送器、轉子流量計等組成。可以對實驗水箱的液位進行檢測和控制，也可以對實驗水箱內儲水的重量進行稱重和控制。
提供液位輸出信號：4～20mA直流信號
稱重輸出信號：4～20mA直流信號
1）供電電源：AC220V±10% 50HZ±5% 10A 有良好接地
2）儀表輸入輸出信號符合IEC標準
3）溫度傳感器 量程：1－150℃ 溫度傳感：PT100 精度：A級
4）壓力變送器 量程：0-80KPa 輸出信號：4-20mADC 二線制DC24V 精度0.5級
5）液位變送器 量程：0-50cm 輸出信號：4-20mADC 二線制DC24V 精度0.5級
6）稱重變送器 量程：0-20kg 輸出信號：4-20 mADC 電源AC220V精度0.5級
7）轉速輸出 量程：0-2800r/min 輸出信號1-5V
8）分體結構：
實驗控制箱尺寸：800mm（長）×360mm（寬）×800mm（高）
重量：約50kg
水氣源小車尺寸：650mm（長）×250mm（寬）×600mm（高）
重量：約40kg
檢測實驗：
溫度檢測實驗
實驗水箱液位檢測實驗
實驗水箱儲水重量檢測實驗
壓力檢測試驗
電機轉速特性實驗
位控制實驗
液位位控實驗
稱重位控實驗
控制實驗
液位PID控制實驗
稱重PID控制實驗
壓力PID控制實驗
溫度PID控制實驗
轉速PID控制實驗
