壓縮機實驗裝置,壓縮機實驗設備,壓縮機實驗臺
2022-07-12 08:53

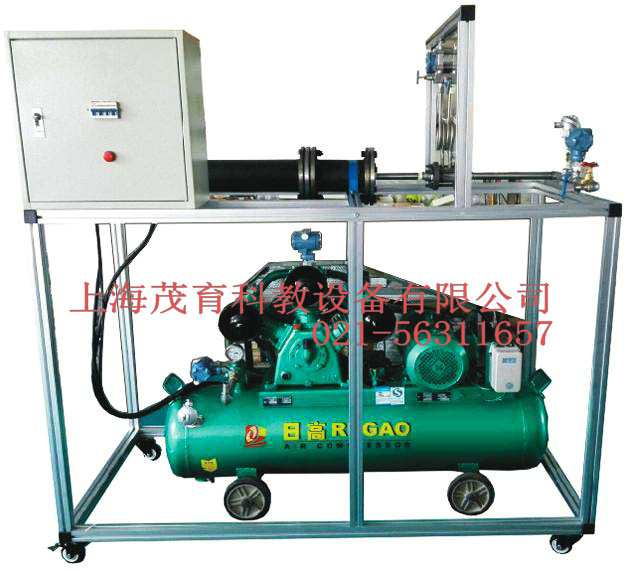

空壓機是氣源裝置中的主體，通過原動機將機械能轉換成氣體壓力能，在動力機械中占有很大的比例，其相關性能對生產安全、節能減排等各方面均有較大的影響。本裝置采用往復式活塞空壓機為實驗對象，對其進行出廠實驗、性能實驗以及變工況實驗，直觀的了解空壓機原理、結構、運轉、試驗過程、性能參數和自動檢測的方法及手段，可以作為高校本科生、碩士生、博士生培養使用的基礎實驗平臺，也可作為科研、教學和委托檢測的專業試驗設備。
1、置結構緊湊，抗干擾能力強，振動小，噪聲低，適合實驗室布局。
2、采用高頻采集卡和計算機（計算機用戶自配）相結合的測控系統，編程靈活、易于操作、性能可靠，采用集中管理、分散控制的模式，人機交流簡便，并能實時檢測系統運行數據。
3、采用噴嘴法測量空壓機的排氣量，提高檢測精度。
6、移動方便：裝置配有四個萬向輪，可方便移動。
5、儲氣罐：額外配一個排氣口，同時設置一個氣體流量計、調節閥門，便于調節排氣流量和風速。
6、增加了個安全泄壓閥，可測試泄壓閥性能，
7、實驗臺本體由工業鋁型材框架、加壓系統及恒溫系統等下列模塊組成。
8、在線軟件可測量電機A、B、C各相電壓，各相電流、各相功率因數，各相有功功率、各相無功功率，各相電量，總電量。各相視在功率
G201模塊為三相電能計量模塊:可以測量三相四線制負載的各相線電流（Ia, Ib , Ic ）、各相相電壓（Ua, Ub , Uc ）、各相有功功率（Pa, Pb, Pc） 、合相有功功率Pt、各相無功功率（Qa, Qb, Qc）、合相無功功率Qt、各相視在功率（Sa, Sb, Sc）、合相視在功率St、各相功率因數（COSφa, COSφb, COSφc） 、合相功率因數COSφ、線路頻率以及各相有功電能（Wpa, Wpb, Wpc）、總有功電能（Wpt）,各相無功電能(Wqa ,Wqb, Wqc) 、總無功電能（Wqt）。
三、壓縮機實驗裝置,壓縮機實驗設備,壓縮機實驗臺實驗功能：
1、采用噴嘴法測量空壓機的排氣量
2、安全閥泄放性能測定實驗
3、各種壓力變送器的使用
4、孔板流量的使用
5、數字采集系統的應用
