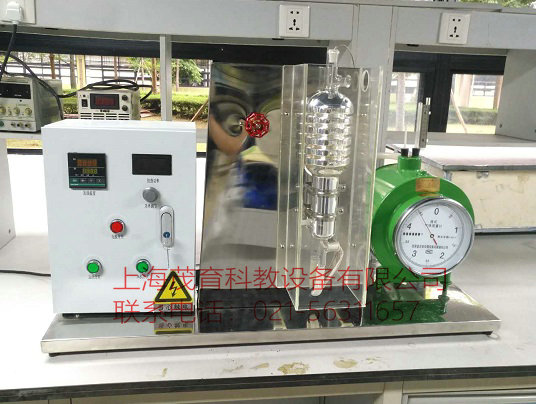

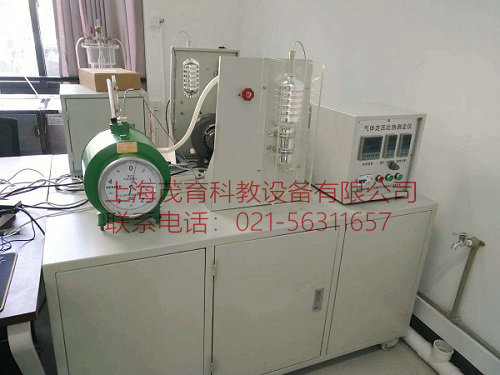

氣體定壓比熱測定實驗裝置,氣體定壓比熱測定實驗設備
2022-07-12 09:10
（配實驗桌）
一、氣體定壓比熱測定實驗裝置,氣體定壓比熱測定實驗設備,氣體定壓比熱測定實驗臺技術指標：
1、質量定壓比熱與標準值誤差在10%以內；
2、比熱儀主體尺寸：330×160×610mm；
3、工作電源：AC220V、50Hz，單相三線制、功率200W；
4、安全保護：具有接地保護、漏電保護、過流保護；
5、裝置外形尺寸：1480×690×1450mm。
1、真空杜瓦瓶比熱測定本體、機璃本體支架、濕球溫度計、功率測量儀表、加濕器1臺、測壓管；
2、加熱器：電烙鐵芯，220V，加熱功率75W，氣體加熱最高溫度：≦300℃；
3、離心式交流鼓風機：頻率50HZ，額定電壓220VAC，溫升75℃，負載電流0.7A，風量3.2 m3/min，輸入功率150W，風壓490Pa，絕緣等級E，轉速2800r/min；
4、微電腦溫度控制器：自帶一根NTC溫度傳感器，溫度測量范圍：-30～300℃，分辨率：0.1%，測溫精度：±1℃，輸入電源220VAC±10%，50/60HZ（可選配12VAC或110VAC），測量輸入：1根NTC溫度傳感器（自帶），輸出：1路繼電器輸出，繼電器容量5A、10A可選配；
5、濕式氣體流量計：精度±1%，最大流量1m3/h，最小流量0.1m3/h，溫度范圍15-25℃，最大工作壓力6KPa，回轉體積5dm3；
6、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器（德力西）、電位器（WTH118-1A，2W,470KΩ）、固態調壓器（SSR-10LA，輸入，4-20mA，輸出，90-250VAC，50/60HZ）、撥動開關（E-TEN1321,15A,250VAC）、帶燈自鎖按鈕開關（正泰）、調節旋鈕、線槽等組成，控制箱面板采用鋁質凹字技術制作；
7、實驗桌鋼結構（亞光密紋噴塑），（配萬向輪及禁錮腳）；
1、了解氣體比熱測定裝置的基本原理和構思。
2、熟悉本實驗中的測溫、測壓、測熱、測流量的方法。
3、掌握由基本數據計算出比熱值和求得比熱公式的方法。
4、分析本實驗產生誤差的原因及減小誤差的可能途徑。
5、可測300度以下氣體的定壓比熱。
