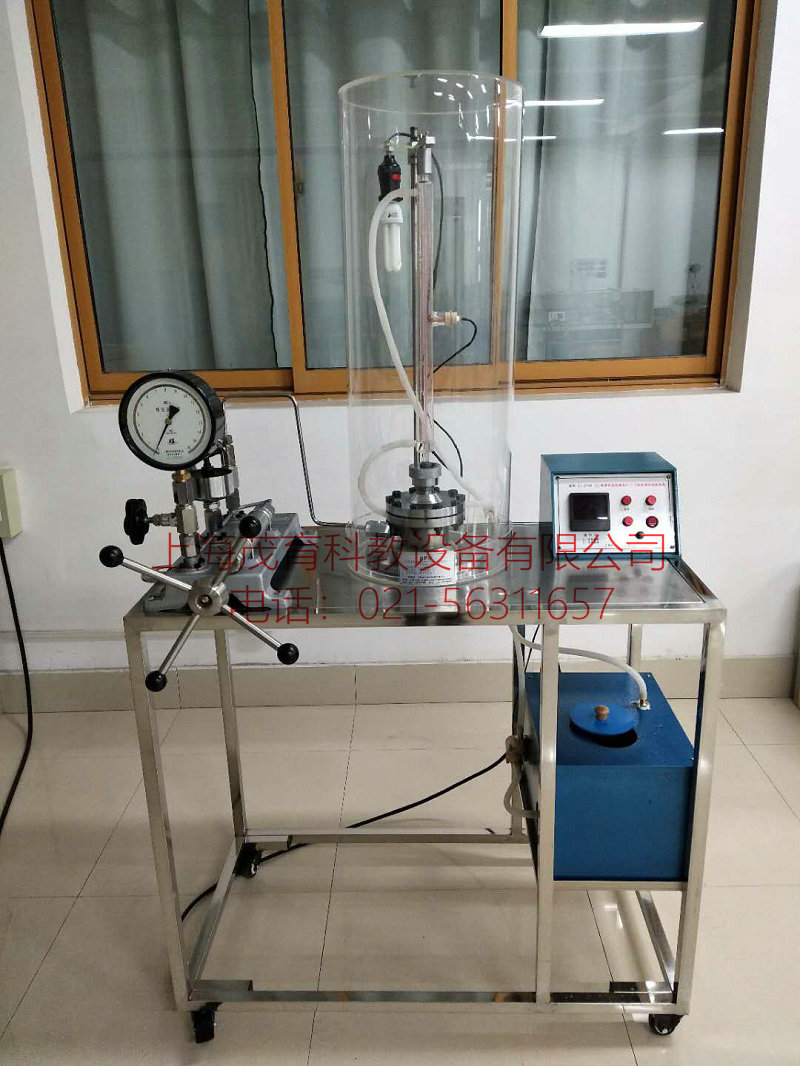

二氧化碳P-V-T關系儀,二氧化碳P-V-T關系儀實驗裝置
2022-07-12 10:45
1、 測定CO2的P-V-T關系，在P-V坐標中繪出t為20℃,27℃，31.1℃,50℃四種等溫曲線，與標準試驗曲線及克拉貝隆方程和范德瓦爾方程的理論計算值相比較并分析差異原因。
2、觀察臨界狀態，測定CO2的臨界參數(Pc,Vc, tc)，將實驗所得的Vc值與理想氣體狀態方程及范德瓦爾方程式的理論計算值作一比較，簡述其差異原因。
3、 測定在不同壓力下飽和蒸汽和飽和液體的比容（或密度）及飽和溫度和飽和壓力的對應關系。
4、 觀察凝結和汽化過程及臨界狀態附近汽液兩相模糊的現象。
1、工作環境溫度： 0-40℃。
2、工作環境濕度： < 80%。
3、電源：單相220V。
三、二氧化碳P-V-T關系儀,二氧化碳P-V-T關系儀實驗裝置,二氧化碳P-V-T關系儀實驗設備技術及性能參數：
1、輸入電壓：單相220V ±10% 50Hz，功率2.0KW
2、外形尺寸：1000×400×1600mm
3、壓力校驗儀：測量范圍 1—60Mpa；可設定最高壓力，0.4級精密壓力表，測量范圍：0-16MPa；
4、高壓容器，用45號鋼加工焊接而成，表面采用鍍鉻處理；高壓玻璃管，厚度3mm，耐壓11MPa。
5、恒溫水�。喝莘e30L，內設一根1000W的加熱棒和DS18B20溫度傳感器。
6、水循環連接軟管：硅膠管，整個循環系統無腐蝕
7、熱水循環泵：高性能耐瓷軸和陶瓷軸套電機，環氧樹脂灌封，揚程2.4m；耐溫可達100°以上，無腐蝕。
8、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
| 序號 | 名 稱 | 規格型號 | 數量 |
| 1 | 移動式實驗臺 | 不銹鋼 | 1臺 |
| 2 | 壓力校驗儀 | YGY-60 | 1套 |
| 3 | 壓力表 | 精密0.4級 | 1套 |
| 4 | 恒溫水浴 | 1套 | |
| 5 | 鍍鉻實驗本體 | 1臺 | |
| 6 | 透明有機玻璃罩 | 1套 | |
| 7 | 照明燈管 | 10W | 1套 |
| 8 | 控制箱 | 1套 | |
| 9 | 水銀 | 1000g | 1套 |
| 10 | 承壓管 | 玻璃 | 1套 |
| 11 | 水套 | 玻璃 | 1套 |
| 12 | 熱水循環泵 | WS123 | 1只 |
| 13 | 連接軟管 | 硅膠管 | 1套 |
