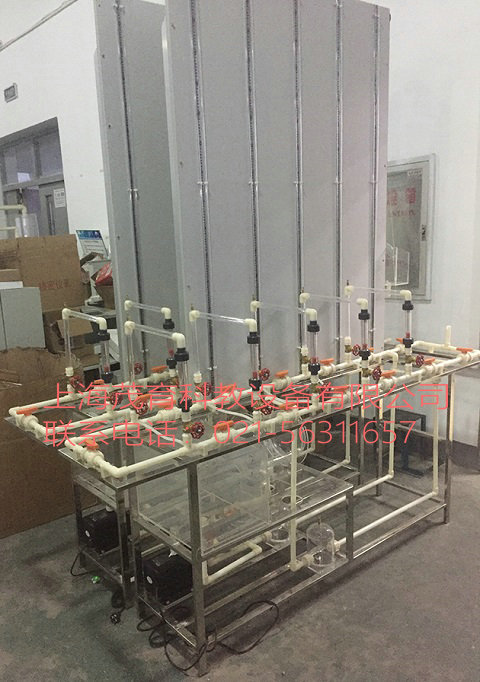

熱網分布變頻工況實驗臺,熱網分布變頻工況實驗裝置
2022-06-25 15:40
1、外形尺寸：2600×400×2400mm
2、工作電壓：220V 功率：370W
3、管路及閥門：采用優質ABS工程塑料，整個系統無腐蝕。
4、變頻水泵：揚 程12M 功 率370W
5、流量計：5套 量程16-160L/h
包括動力循環管路、給水管路、回水管路、并列設置的若干組模擬用戶支路、定壓管路，給水管路和回水管路與定壓管路連通，模擬用戶支路上設置流量計和變頻泵，在模擬用戶支路與給水管路連接端、模擬用戶支路與回水管路連接端均設置測壓管，在定壓管路和給水管路連通的管道上、定壓管路和回水管路連通的管道上、各模擬用戶支路和給水管路連接處、各模擬用戶支路和回水管路連接處均設置有閥門。本實驗臺能夠還原實際運行過程中分布式變頻泵系統中流量、阻抗、壓頭等因素的變化情況。
