帕薩特ABS.EDS系統實驗臺,帕薩特ABS.EDS系統實驗裝置
2022-07-25 10:35

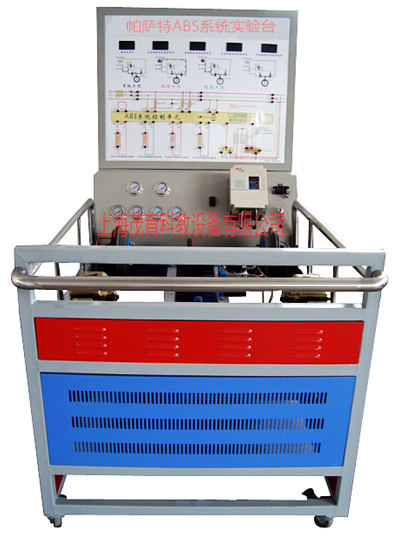

該設備采用帕薩特V6 2.8L車型ABS/ASR/ESP閥體總成、ABS/ASR/ESP控制單元、前后碟制動機構、輪速傳感器及信號盤、轉向與加速傳感器、方向盤總成、儀表系統；面板鐵柜、彩色原車電路原理圖、油壓原理圖、調速電機、變頻器及經高溫噴塑處理帶滾輪臺架、原車發動機轉速裝置及自動變速器檔位與車速裝置。
三、帕薩特ABS.EDS系統實驗臺,帕薩特ABS.EDS系統實驗裝置,帕薩特ABS.EDS系統實驗設備功能特點：
1、主缸油壓與分缸油壓實時指針式壓力表顯示；
2、液壓泵工作狀態通過LED燈顯 示；
3、彩色原車電路原理圖，油壓原理圖
4、輪速通過調速電機進行調整；
5、自動斷電保護裝置，避免電機反拖，有效保護電器元件；
6、ABS/ASR/ESP系統動態演示，儀表ABS/ASR/ESP故障燈顯示故障；
7、外接式電腦檢測端子便于檢測電路電壓或電阻；
8、OBD數據輸出接口，便于通過專用檢測儀器進行檢測。
9、故障模擬系統可模擬實際運行工況，設置多種實車ABS/ASR/ESP系統常見故障。具體內容詳見故障模擬設置裝置說明。
10．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
11．可進行ABS/ASR/ESP制動系統排空及調整、系統匹配等實訓。
四、帕薩特ABS.EDS系統實驗臺,帕薩特ABS.EDS系統實驗裝置,帕薩特ABS.EDS系統實驗設備技術參數：
1、外形尺寸：1500×1000×1700mm
2、外接電源：交流220V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃-+50℃
5、三相異步電動機：電壓：AC 220V/380V 50Hz、電流：11.8A/6.8A、功率：3KW、轉速：1420r/min
6、鋼管：40*40*3mm
7、面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：120*80mm
