桑塔納2000GSI仿真電路實驗臺,桑塔納2000GSI仿真電路實驗設備
2022-07-26 10:16

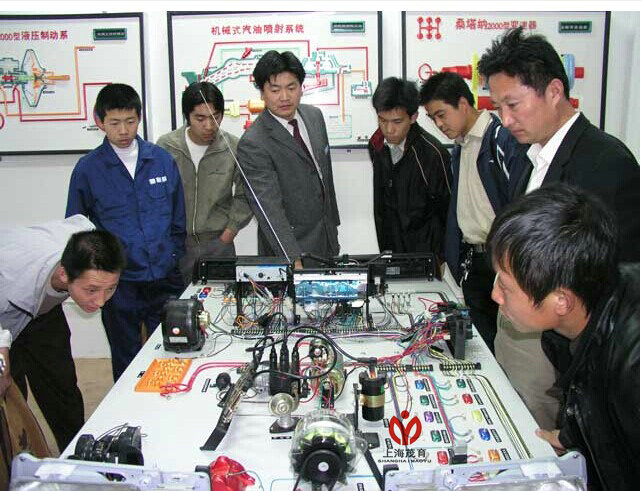

桑塔納2000GSI仿真電路實驗臺,桑塔納2000GSI仿真電路實驗設備,桑塔納2000GSI仿真電路實驗裝置采用整車電器實物為基礎，充分展示汽車發動機防盜系統、儀表系統、燈光系統、雨刮系統、喇叭系統、點火系統、電動車窗系統、電動門鎖、音響系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。通過電路實訓臺的演示，可清楚了解轎車內部的電路電器結構與功能，便于學生較快地掌握轎車的電路構造和原理，提高學生對轎車電路的初步認識，使學生了解整車電路起到更直觀更深入的教學目的，是各汽車學校對電路電器理論和維修實訓的理想的教學設備。
一、桑塔納2000GSI仿真電路實驗臺,桑塔納2000GSI仿真電路實驗設備,桑塔納2000GSI仿真電路實驗裝置技術參數：
1、使用環境：溫度-5℃～40℃；濕度≤80％
2、汽車型號：桑塔納2000GSI
3、工作電壓：220V
4、頻率：50/60HZ；
5、功率：350W
6、實驗臺尺寸：2200MM×1100MM×850MM（長×寬×厚）
7、產品組成：燈光系統、儀表系統、充電系統、起動系統、電動車窗系統、雨刮系統、中央繼電器保險絲盒、點火系統、發動機電控噴油系統、音響系統、發動機冷卻系統、OBDⅡ 電腦診斷座等,點火開關、測端子、故障設置盒總成、使用說明書及實驗指導書等等。
可進行桑塔納2000GSI型電控汽油噴射系統的實驗教學，實習臺按照汽車標準電器線路用實物安裝而成。
1、燈光照明系由各實物開關和模擬開關等控制，可設置線路故障。
2、起動充電系可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。
3、發動機點火系可直觀火花塞點火情況，并可設置相應故障。
4、發動機燃油供給系配有透明有機玻璃油箱與透明回油管路，可直觀各噴油器噴油過程，節氣門對噴油量的作用，噴油泵斷路故障等。
5、儀表信號通過各傳感器采用模擬信號，并可設置相應故障。
6、教師可對實驗臺上任何一部件設置故障由學生通過萬用表及專用檢測設備檢測出故障原因后排除故障。
