摩托車發動機解剖模型,摩托車發動機解剖模型實訓裝置
2022-07-27 09:29

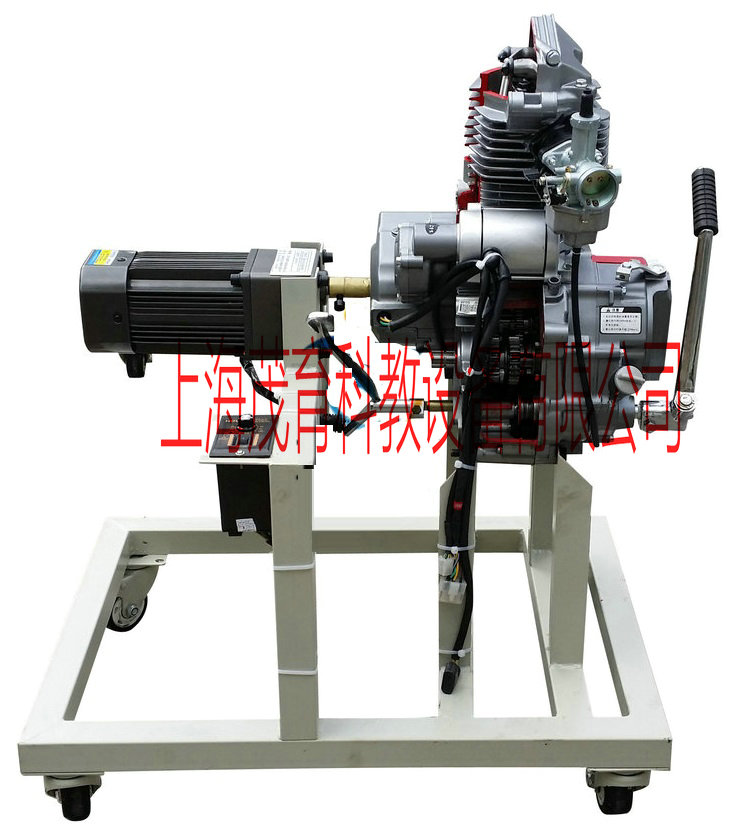

1）摩托車發動機解剖模型由單缸四沖程發動機總成、三相減速電機、電源開關、可移動支架等組成；
2）發動機進行剖切處理，剖切面涂以不同顏色加以區分，全面展示發動機的內部結構，包括曲軸連桿機構、配氣機構、潤滑機構、冷卻系統、進排氣系統、氣缸等；
3）增加減速電機，驅動曲軸慢速轉動，使解剖模型能夠正常運轉，演示曲軸、凸輪軸的轉動、活塞工作；進排氣門開啟和關閉，配氣正時和正時點火，以及正時機構工作；
4）選用40*40鋼管底座，表面采用整體噴塑處理，下面安裝四個萬向腳輪，可靈活移動；尺寸約40cm×40cm×120cm。
1）所有解剖元件均能進行正常的機械運轉；
2）充分展示內部各個細微結構和機械裝配關系；
3）利用不同顏色區分氣、油、水路，方便區別各種系統；
4）直接展示發動機工作過程，各部件的運轉，以及各部件的構造和安裝，便于闡明其機械結構和原理，并對學習小型汽油發動機的拆裝、檢修、判斷和排除機械故障的實踐，提供明確的標準參照物。
