東風康明斯EQ1118G發動機解剖模型,汽車解剖實物模型
2022-07-27 09:51
一、東風康明斯EQ1118G發動機解剖模型,汽車解剖實物模型,東風康明斯EQ1118G發動機解剖模型實訓裝置產品簡介：

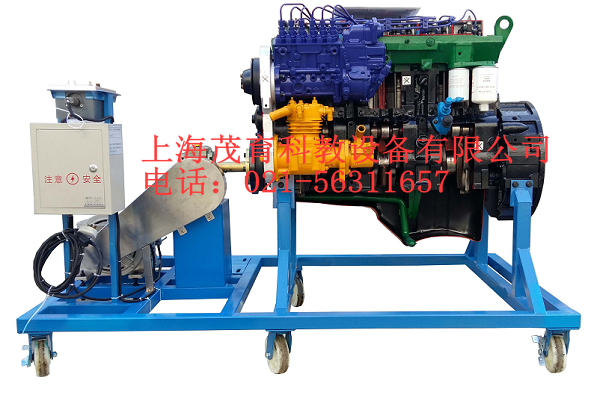

該設備采用 翻新EQ1118G東風康明斯(EQB160-20)發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示發動機內外部結構和部件的運動情況，適用于發動機原理和機械機構的教學。
二、東風康明斯EQ1118G發動機解剖模型,汽車解剖實物模型,東風康明斯EQ1118G發動機解剖模型實訓裝置功能特點：
1、采用原廠發動機實物總成進行機構切剖，充分展示發動機機構部分的內外結構。
2、對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3、由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示發動機內部機械部件的運動過程。
4、移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5、解剖部位：
1）缸體（活塞與曲軸運行外可觀察）；
2）氣門室蓋（凸輪軸運行外可觀察）；
3）氣缸蓋（進排氣門運行外可觀察）；
4）進排氣歧管與濾清器；
5）發電機與水泵；
6）正時機構（正時機構運行外可觀察）；
三、東風康明斯EQ1118G發動機解剖模型,汽車解剖實物模型,東風康明斯EQ1118G發動機解剖模型實訓裝置技術規格：
1、外形尺寸：800×600×1200mm(長×寬×高)
2、動力電源：220V±10% 50Hz
3、單相齒輪減速電機：
額定電壓：AC 220V 50Hz
額定功率：250W
額定轉速：0-15轉/分
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、移動腳輪：100*50mm
四、東風康明斯EQ1118G發動機解剖模型,汽車解剖實物模型,東風康明斯EQ1118G發動機解剖模型實訓裝置基本配置(每臺)：
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 解剖發動機總成 | 翻新 | 套 | 1 |
| 2 | 齒輪減速電機 |
380V 1500W調磁調速電機 及WOP70減速機 |
套 | 1 |
| 3 | 漏電保護開關 | 個 | 1 | |
| 4 | 移動臺架(帶自鎖腳輪裝置) | 1600×600×900mm(長×寬×高) | 臺 |
1 |
