電子巡航系統示教板,電子巡航系統實訓裝置,電子巡航系統實訓設備
2022-07-29 11:28

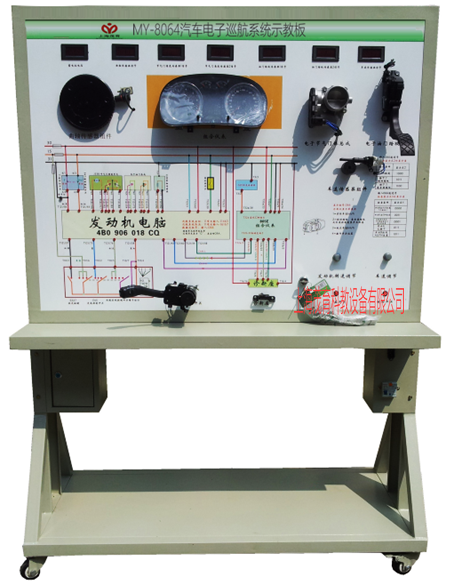

電子巡航系統示教板,電子巡航系統實訓裝置,電子巡航系統實訓設備采用汽車電子式汽車巡航系統實物為基礎，充分展示汽車巡航系統的組成結構和工作過程,通過汽車電子式汽車巡航系統的演示，提高學生對電子式汽車巡航系統的初步認識，使學生了解電子式汽車巡航系統起到更直觀更深入的教學目的。適用于學校對電子式汽車巡航系統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
1、真實可運行的汽車電子巡航系統，充分展示汽車電子巡航系統的組成結構。
操縱油門踏板位置傳感器可實現節氣門開度的調，可真實展示電子節氣門的工作原理和工作過程；操縱巡航控制開關和車速信號，設定巡航狀態，引擎控制單元可對節氣門開度進行調節，真實演示汽車電子巡航系統的工作過程和工作原理。
2、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電子巡航系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測巡航系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板面板上安裝有故障指示燈和診斷座，可連接專用或通用型汽車解碼器，對巡航控制單元進行讀取故障碼、清除故障碼等自診斷功能。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、電子巡航系統示教板,電子巡航系統實訓裝置,電子巡航系統實訓設備技術參數：
1、外形尺寸：1240×600×1700mm (長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，背面設置維修門；
7、移動腳輪：100*60mm
四、電子巡航系統示教板,電子巡航系統實訓裝置,電子巡航系統實訓設備基本配置：(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖 面板：1200*900*4mm |
套 | 1 |
| 2 | 組合儀表 | 套 | 1 | |
| 3 | 點火開關 | 個 | 1 | |
| 4 | 發動機ECU | 套 | 1 | |
| 5 | 診斷座 | OBDⅡ | 個 | 1 |
| 6 | 電子油門踏板 | 套 | 1 | |
| 7 | 巡航控制開關 | 套 | 1 | |
| 8 | 電子節氣門體 | 套 | 1 | |
| 9 | 車速信號模擬裝置 | 套 | 1 | |
| 10 | 轉速信號模擬裝置 | 套 | 1 | |
| 11 | 模擬制動燈 | 套 | 1 | |
| 12 | 制動燈開關 | 套 | 1 | |
| 13 | 保險絲盒 | 個 | 1 | |
| 14 | 移動臺架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 臺 | 1 |
| 15 | 故障模擬與排除裝置 | 套 | 1 |
