汽車起動系統示教板,汽車起動系統實驗裝置,汽車起動系統實驗臺
2022-07-31 14:50

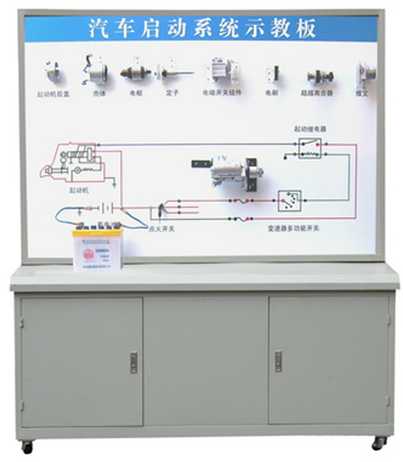

汽車起動系統示教板,汽車起動系統實驗裝置,汽車起動系統實驗臺采用汽車起動系統實物為基礎，充分展示汽車起動系統的組成結構和工作過程。通過汽車示教板的演示,可清楚的了解汽車起動系統的結構與功能,便于學員較快地掌握汽車起動系統的構造與原理,使學生了解電控點火系統起到更直觀更深入的教學目的，汽車起動系統示教板適用于學校對汽車起動系統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
1.真實可運行的起動系統，充分展示汽車起動系統的組成結構。
2.操縱起動開關，起動馬達工作，真實演示汽車起動系統的工作過程。通過面板上的電流表、電壓表可觀察起動過程中啟動電流和蓄電池電壓的變化過程。
3.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車起動系統的工作原理。
4.示教板面板上安裝有起動機總成分解部件，可直觀認識起動機的組成結構。
5.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車起動系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
三、汽車起動系統示教板,汽車起動系統實驗裝置,汽車起動系統實驗臺技術規格：
外形尺寸： 1600×1100×200（長×寬×厚）
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
移動腳輪：100*60mm
四、汽車起動系統示教板,汽車起動系統實驗裝置,汽車起動系統實驗臺基本配置：(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 |
裝有各種檢測端子，彩色電路圖和工作原理示意圖 （面板：1200*900*4mm) |
套 | 1 |
| 2 | 點火開關 | 全新 | 個 | 1 |
| 3 | 起動機總成 | 全新 | 臺 | 1 |
| 4 | 起動機總成分解部件 | 套 | 1 | |
| 5 | 起動繼電器 | 個 | 1 | |
| 6 | 電壓表 | 0～30V | 個 | 1 |
| 7 | 電流表 | 0～500A | 個 | 1 |
| 8 | 蓄電池 | 46B24SR，12V 45Ah，550CCA | 臺 | 1 |
| 9 | 電源總開關 | 50A | 個 | 1 |
| 10 | 移動臺架(帶自鎖腳輪裝置) | 1240×650×1700mm(長×寬×高) | 臺 | 1 |
| 11 | 故障模擬與排除裝置 | 套 | 1 |
