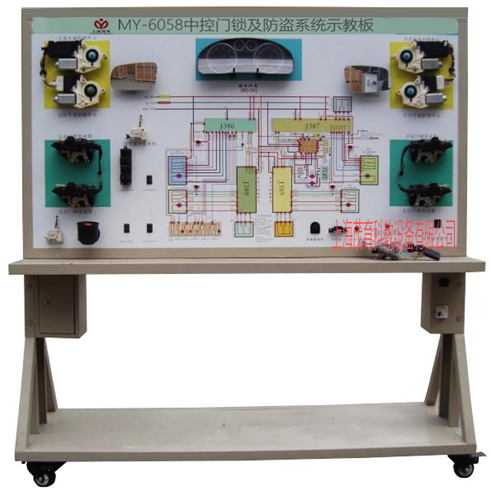

中控.防盜.電動后視鏡.車窗示教臺,汽車教學示教板
2022-08-01 09:08
中控.防盜.電動后視鏡.車窗示教臺,汽車教學示教板,中控.防盜.電動后視鏡.車窗系統實驗裝置是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車電動窗.中控門鎖及后視鏡系統實物為基礎，充分展示汽車電動窗、中控門鎖及后視鏡系統的組成結構和工作過程。通過汽車電動窗.中控門鎖及后視鏡系統的演示，可清楚了解電動窗.中控門鎖及后視鏡系統的結構與功能，提高學生對電動窗.中控門鎖及后視鏡系統的初步認識，使學生了解電動窗.中控門鎖及后視鏡系統起到更直觀更深入的教學目的。適用于學校對汽車電動窗.中控門鎖及后視鏡系統理論和維修實訓的教學需要。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、中控.防盜.電動后視鏡.車窗示教臺,汽車教學示教板,中控.防盜.電動后視鏡.車窗系統實驗裝置功能特點：
1.真實可運行的汽車電動窗、中控門鎖及后視鏡系統，充分展示汽車電動窗、中控門鎖及后視鏡系統的組成結構。
2.操縱電動窗開關、中控門鎖開關及后視鏡開關，可真實演示汽車電動窗、中控門鎖及后視鏡系統的工作過程。
3.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電動窗、中控門鎖及后視鏡系統的工作原理。
4.示教板面板上安裝有檢測端子，可直接在面板上檢測汽車電動窗、中控門鎖及后視鏡系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、輕型檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、中控.防盜.電動后視鏡.車窗示教臺,汽車教學示教板,中控.防盜.電動后視鏡.車窗系統實驗裝置技術參數：
1、外形尺寸：1740×600×1700mm (長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，背面設置維修門；
7、移動腳輪：100*60mm
四、中控.防盜.電動后視鏡.車窗示教臺,汽車教學示教板,中控.防盜.電動后視鏡.車窗系統實驗裝置基本配置：(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖；面板：1700*900*4mm | 套 | 1 |
| 2 | 舒適控制單元(ECU) | 全新 | 套 | 1 |
| 3 | 組合儀表 | 全新 | 套 | 1 |
| 4 | 點火開關 | 全新 | 個 | 1 |
| 5 | 診斷座 | OBDⅡ | 個 | 1 |
| 6 | 電動窗總開關 | 全新 | 套 | 1 |
| 7 | 前左右車門電腦 | 全新 | 套 | 1 |
| 8 | 后左右車門電腦 | 全新 | 套 | 1 |
| 9 | 前左右電動窗開關 | 全新 | 套 | 1 |
| 10 | 后左右電動窗開關 | 全新 | 套 | 1 |
| 11 | 前左右門鎖 | 全新 | 套 | 1 |
| 12 | 后左右門鎖 | 全新 | 套 | 1 |
| 13 | 后視鏡調節開關 | 全新 | 套 | 1 |
| 14 | 左右電動后視鏡 | 全新 | 套 | 1 |
| 15 | 保險絲盒 | 全新 | 個 | 1 |
| 16 | 移動臺架(帶自鎖腳輪裝置) | 1740×600×1700mm(長×寬×高 | 臺 | 1 |
| 17 | 故障模擬與排除裝置 | 全新 | 套 | 1 |
