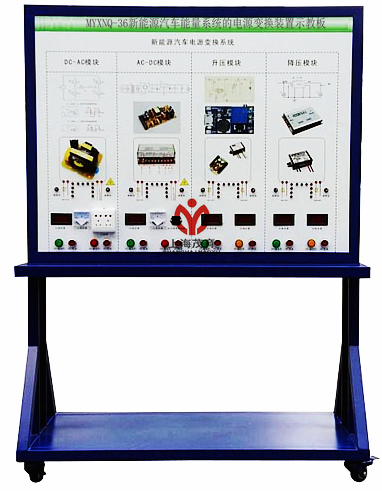

新能源汽車能量系統的電源變換裝置示教板,新能源汽車實訓設備
2022-08-03 11:22
一、新能源汽車能量系統的電源變換裝置示教板,新能源汽車實訓設備,新能源汽車能量系統的電源變換裝置實訓臺功能特點：
1、該設備完整展示了新能源汽車電源變換系統，可以能搭接DC-AC、AC-DC、升壓、降壓等電路，展示各系統的結構和控制邏輯。
2、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照新能源汽車電源變換結構原理圖和實物，認識和分析新能源汽車電源變換系統的工作原理。
3、面板上安裝有點火開關、DC-AC、AC-DC、升壓、降壓模塊等，并輔以發光二極管進行系統流向的動態指示，還設有模擬指示燈用來演示電源轉換的工作狀態，關鍵部件位置設置檢測端子，可使用專用儀器測量參數。
4、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖。
二、新能源汽車能量系統的電源變換裝置示教板,新能源汽車實訓設備,新能源汽車能量系統的電源變換裝置實訓臺技術規格：
1、外接電源：交流220V±10% 50Hz
2、工作電壓：交流220V等
3、工作溫度：-40℃～+50℃
4、外形尺寸：1200×600×1700mm(長×寬×高)
三、新能源汽車能量系統的電源變換裝置示教板,新能源汽車實訓設備,新能源汽車能量系統的電源變換裝置實訓臺基本配置(每臺)：
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm | 套 | 1 |
| 2 | DC-AC模塊 | 12V轉220V | 個 | 1 |
| 3 | 點火開關 | 配套 | 套 | 3 |
| 4 | AC-DC模塊 | 220V轉12V | 套 | 1 |
| 5 | 升壓模塊 | 12V轉24V | 套 | 1 |
| 6 | 降壓模塊 | 24V轉12V | 套 | 1 |
| 7 | 發光二極管閃光燈燈條 | 配套 | 套 | 3 |
| 8 | 模擬指示燈 | 配套 | 套 | 1 |
| 9 | 操作開關 | 配套 | 套 | 1 |
| 10 | 直流接觸器 | 配套 | 套 | 1 |
| 11 | 移動臺架 | 1240×600×1700mm (帶自鎖腳輪裝置) | 臺 | 1 |
| 12 | 故障模擬與排除裝置 | 配套 | 套 | 1 |
| 13 | 保險絲盒 | 配套 | 套 | 1 |
| 14 | 保修卡/合格證 | 配套 | 套 | 1 |
| 15 | 教師手冊 | 配套 | 套 | 1 |
