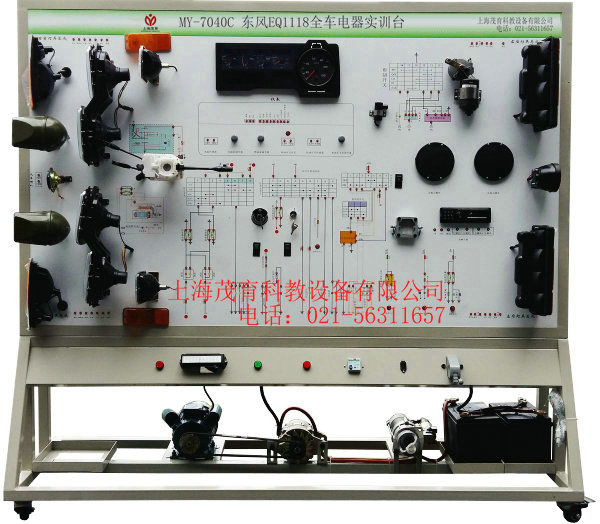

東風EQ1118G全車電器實訓臺,東風EQ1118G全車電器實訓設備
2022-08-04 10:03
東風EQ1118G全車電器實訓臺,東風EQ1118G全車電器實訓設備,東風EQ1118G全車電器實訓裝置以東風EQ1118G柴油機全車電器實物為基礎,展示燈光系統、儀表系統、發動機預熱系統、起動系統、充電系統、喇叭系統、雨刮系統的組成結構和工作原理及過程。本實訓臺功能齊全、操作方便、安全可靠。
原車燈光系統、儀表系統、發動機預熱系統、起動系統、充電系統、點火開關、喇叭系統、雨刮系統、故障設置系統、移動臺架等。
1、可運行全車電器系統,展示全車電器系統的組成結構及原理。
2、操縱各種電器開關及按鈕,可真實演示汽車電器各系統的工作過程。
3、故障模擬系統可模擬實際運行工況,設置多種實車電器系統常見故障(常規:1-36個),故障點內容及類型可根據用戶調整。
4、執行元器件用LED 燈顯示工作狀態。
5、面板上繪有彩色UV平板噴繪原理圖,學員可直觀對照原理圖和實物,認識和分析整車電器各系統的工作原理。
6、面板上安裝有檢測端子,可直接在面板上檢測整車電器各系統電路元件的電信號,如電阻、電壓、電流、頻率、波形信號等。
7、實訓臺面板上繪有的彩色噴繪原理圖,4mm鋁塑板直接噴繪彩色原理圖(UV平板噴繪原理面板質保多年不變色),學員可直觀對照原理電路圖和系統實物,認識和分析各控制系統的工作原理。
8、實訓臺加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。
9、實訓臺底座部分采用鋼性結構焊接,面板柜沖壓成形,面板柜與底座可分離,臺架表面采用烤漆工藝,帶萬向自鎖腳輪裝置。
四、東風EQ1118G全車電器實訓臺,東風EQ1118G全車電器實訓設備,東風EQ1118G全車電器實訓裝置技術參數:
1、設備外形:2080×650×1800mm (長×寬×高)
2、動力電源:220V交流電壓;
3、工作電壓:24V直流電壓;
4、工作溫度:-50℃~50℃;
5、蓄電池:60AH/24V
五、東風EQ1118G全車電器實訓臺,東風EQ1118G全車電器實訓設備,東風EQ1118G全車電器實訓裝置基本配置:(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 示教板面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 點火開關 | 全新 | 個 | 1 |
| 3 | 組合儀表 | 原車 | 套 | 1 |
| 4 | 組合開關 | 原車 | 套 | 1 |
| 5 | 左右前大燈總成 | 原車 | 套 | 1 |
| 6 | 左右前霧燈 | 原車 | 套 | 1 |
| 7 | 左右轉向燈 | 原車 | 套 | 1 |
| 8 | 左右轉向邊燈 | 原車 | 套 | 1 |
| 9 | 左右組合尾燈 | 原車 | 套 | 1 |
| 10 | 牌照燈 | 原車 | 套 | 1 |
| 11 | 燈光開關 | 原車 | 套 | 1 |
| 12 | 剎車燈開關 | 原車 | 套 | 1 |
| 13 | 倒車燈開關 | 原車 | 套 | 1 |
| 14 | 危險燈開關 | 原車 | 套 | 1 |
| 15 | 線束 | 茂育配套 | 套 | 1 |
| 16 | 雨刮總成 | 原車 | 套 | 1 |
| 17 | 雨刮控制繼電器 | 原車 | 個 | 1 |
| 18 | 噴水電機 | 原車 | 套 | 1 |
| 19 | 噴水壺 | 原車 | 套 | 1 |
| 20 | 喇叭 | 原車 | 個 | 2 |
| 21 | 喇叭繼電器 | 原車 | 個 | 1 |
| 22 | 霧燈繼電器 | 原車 | 個 | 1 |
| 23 | 起動機總成 | 原車 | 臺 | 1 |
| 24 | 發電機總成 | 原車 | 臺 | 1 |
| 25 | 三相異步電動機 | YT 100L1-4 | 臺 | 1 |
| 26 | 蓄電池 | 全新 | 臺 | 1 |
| 27 | 保險絲盒 | 全新 | 個 | 2 |
| 28 | 電源總開關 | 50A | 個 | 1 |
| 29 | 移動臺架(帶自鎖腳輪裝置) | 2080×700×1800mm(長×寬×高) | 臺 | 1 |
| 30 | 故障模擬與排除裝置 | 茂育配套 | 套 | 1 |
| 31 | 教師手冊 | 茂育配套 | 套 | 1 |
| 32 | 合格證與保修卡 | 茂育配套 | 套 | 1 |
