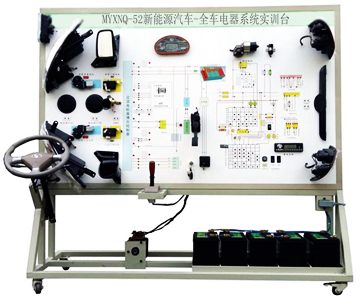

MYXNQ-52新能源汽車-全車電器系統實訓臺

新能源汽車-全車電器系統實訓臺-采用全新時風純電動車身電器實物為基礎，充分展示純電動汽車儀表系統、燈光系統、雨刮系統、喇叭系統、電池系統、電動車窗系統、電動門鎖、音響系統、充電系統、DC電源轉換系等電器各系統的組成結構和工作過程。
二、功能特點：
1、真實可運行的純電動車身電器系統，充分展示純電動車身電器系統的組成結構。
2、接通電源，操縱設備上的各種電器開關、按鈕、真實演示純電動車各系統的工作過程。
3、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析純電動車身電器各系統的工作原理。
3、面板上安裝有檢測端子，可直接在面板上檢測純電動車身電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格：
1、外形尺寸（約）：1740×650×1700mm(長×寬×高)
2、動力電源：原車 48V
3、工作電壓：原車
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm
四、基本配置（每臺）

序號	名稱	規格型號	單位	數量
1	示教板面板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關	原車	個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	DC電源轉換系	原車	套	1
12	燈光開關	原車	套	1
13	剎車燈開關	原車	套	1
14	倒車燈開關	原車	套	1
15	危險燈開關	原車	套	1
16	線束	配套	套	1
17	雨刮總成	原車	套	1
18	雨刮控制器	原車	個	1
19	噴水電機	原車	套	1
20	噴水壺	原車	套	1
21	喇叭	原車	個	2
22	喇叭繼電器	原車	個	1
23	各類繼電器	原車	套	1
24	霧燈	原車	個	1
25	電動車窗與中控開關	原車	套	1
26	電動后視鏡與開關	原車	套	1
27	中控鎖電腦	原車	個	1
28	門鎖電機	原車	套	1
29	電動窗電機	原車	套	1
30	音響總成	原車	套	1
31	揚聲器	6"，200W	對	1
32	輔助蓄電池	12V 45Ah	臺	1
33	保險絲盒	配套	個	2
34	電源總開關	50A	個	1
35	移動臺架(帶自鎖腳輪裝置)	1740×650×1700mm(長×寬×高)	臺	1
36	故障模擬與排除裝置	配套	套	1
37	教師手冊	配套	套	1
38	合格證與保修卡	配套	套	1
