立體車庫實訓模型,立體車庫實訓設備,立體車庫實訓裝置
2022-03-09 15:48

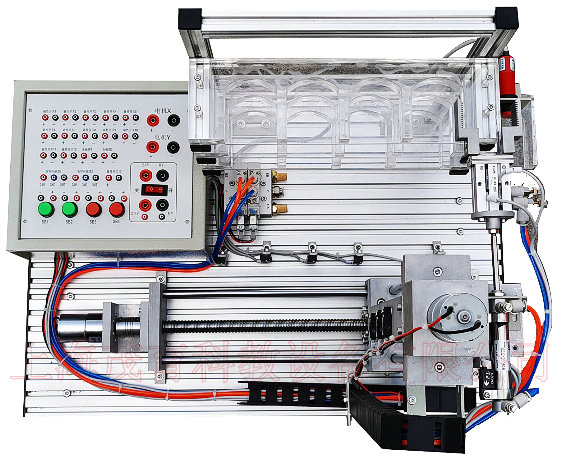

本模型裝置為實際自動車庫系統的微縮，使用可編程控制器控制，設有12個車位，在X、Y、Z軸三個方向上準確地驅動直流電機進行自動儲存或取出儲存的成品，完善的執行機構可實現現代物流系統中自動存儲系統全部動作過程。
二、立體車庫實訓模型，立體車庫實訓設備，立體車庫實訓裝置技術參數
1、工作電源：單相220+15% /50HZ（具有過流保護）
2、工作環境：環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m；
3、整機容量：＜1KVA
4、裝置重量：≤60kg。
5、尺寸：不小于700*480*500mm
三、立體車庫實訓模型,立體車庫實訓設備,立體車庫實訓裝置設備結構：
實訓裝置臺架為金屬結構，實訓考核裝置各常用模塊均與安全插座連接，使用帶安全插頭的導線進行電路連接；各指令開關、光電開關、傳感器和指示元件的電路，則通過端子排進行連接。插拔線連接電路與端子連接電路相結合，既保證學生基本技能的訓練、形成和鞏固，又保證電路連接的快速、安全和可靠。
四、立體車庫實訓模型，立體車庫實訓設備，立體車庫實訓裝置設備特點：
1、手動/自動控制模式，針對硬件檢測及程序校驗。
2、開放的執行機構，可根據不同的控制方案編程，構成不同的執行系統，適應不同層次的人員進行PLC學習和編程。也可作為課題設計或研究使用。
3、產品為開放式，整體機械構造清晰可見。
五、部分實訓項目：
試驗內容
7、機械：裝置的機械安裝與位置調整；
8、電氣：電器元件的布線，執行電機的選用；
9、傳感器：微型光電開關的選擇與應用；
10、PLC：PLC控制驅動器的編程及應用。
