智能溫室控制實訓裝置,智能溫室控制實訓設備,智能溫室控制實訓模
2022-03-09 15:54

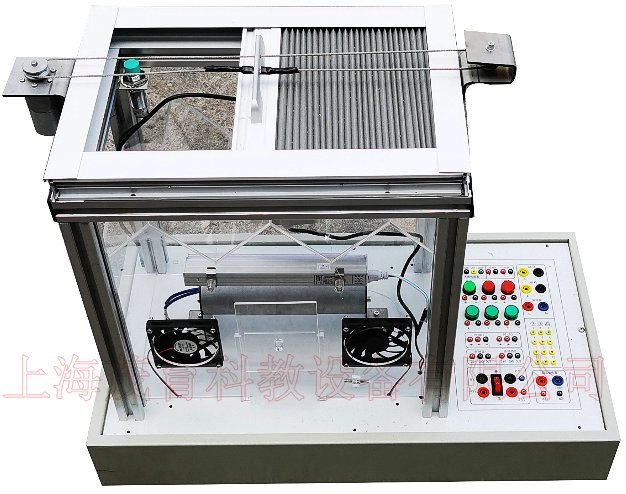

本裝置(模擬量實物)主要由溫度設定、風機變速和上位機軟件控制等幾部分組成。溫度的控制過程是將溫度檢測傳感器采集的內、外部環境溫度與設定溫度值進行比較，PLC模擬量模塊根據溫差值輸出模擬量來控制加熱器電壓從而控制加熱的快慢，根據溫差值給出風機相應信號來切換風機的高速、低速、停止三種運行模式。光照控制是根據溫差值及內外光照信號來控制遮陽網的動作。整個實訓過程既可以通過上位機軟件進行控制和實時監控又可進行手動控制。能開展對智能溫室的維護、設備操作及控制等技能訓練，適合農業自動化等課程的實訓教學。
二、智能溫室控制實訓裝置,智能溫室控制實訓設備,智能溫室控制實訓模型技術參數
1、工作電源：單相220+15% /50HZ（具有過流保護）
2、工作環境：環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m；
3、整機容量：＜1KVA
4、裝置重量：≤60kg。
5、外形尺寸約：800mm×300mm×500mm；
三、智能溫室控制實訓裝置,智能溫室控制實訓設備,智能溫室控制實訓模型主要部件配置表
| 序號 | 名稱 | 型號或簡要說明 | 數量 | 單位 |
| 1 | 鐵質噴塑機座 | 1 | 件 | |
| 2 | 小型風扇 | 2 | 臺 | |
| 3 | 恒溫室 | 材質：亞克力 | 1 | 件 |
| 4 | 加熱棒 | 功率：0.4KW | 1 | 只 |
| 5 | 溫度傳感器 | 2 | 只 | |
| 6 | 固態繼電器 | 1 | 只 | |
| 8 | 接線端子 | 接線端子外徑4mm | 22 | 個 |
| 9 | 手動閥 | 1 | 個 | |
| 10 | 紅色按鈕 | 1 | 個 | |
| 11 | 綠色按鈕 | 1 | 個 | |
| 12 | 紅色指示燈 | 2 | 個 | |
| 13 | 綠色指示燈 | 2 | 個 | |
| 14 | PLC | FX3U-32MT(用戶可以自備) | 1 | 臺 |
| 15 | 擴展模塊 | FX3U-3A-ADP(用戶可以自備) | 1 | 臺 |
