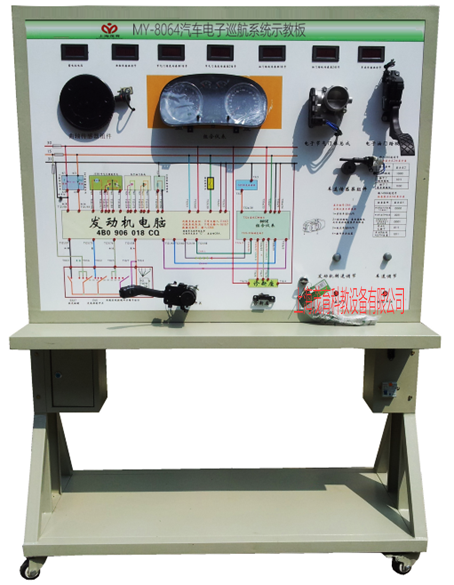

帕薩特巡航系統示教板,帕薩特巡航系統實訓裝置
2022-07-29 11:36
帕薩特巡航系統示教板,帕薩特巡航系統實訓裝置,帕薩特巡航系統實訓設備配合大中院校、中職、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車照明、信號、儀表、雨刮系統實物為基礎，充分展示汽車照明、信號、儀表、雨刮系統的組成結構和工作過程。通過照明.信號.儀表.雨刮系統實訓臺的演示，提高學生對照明.信號.儀表.雨刮系統實訓臺的初步認識，使學生了解照明.信號.儀表.雨刮系統實訓臺起到更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、帕薩特巡航系統示教板,帕薩特巡航系統實訓裝置,帕薩特巡航系統實訓設備技術參數：
1、使用環境：溫度-5℃～40℃；濕度≤80％
2、汽車型號：帕薩特B5
3、工作電壓：220V
4、頻率：50/60HZ；
5、功率：350W
6、示教板尺寸：1600×1100×200（長×寬×厚）
7、儲物柜規格：16000×500×700（長×寬×高）
8、萬向自鎖腳輪臺架活動靈活，便于移動教學；整體臺架采用剛性結構焊接，所用材料冷軋板采用國標標準材料，支撐可靠，表面噴塑處理防腐蝕抗老化，不褪色
9、控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。
產品組成: 發動機及巡航控制單元、電子節氣門、巡航開關、組合儀表、車速傳感器、發動機轉速傳感器、可移動臺架、使用說明書及實驗指導書等等。
本實驗臺可使學生了解安全氣囊系統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。
通過顯而易見的電腦檢測端子，配合萬用表檢測執行器的電壓及電阻值。
設置安全氣囊系統常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力
1）車速設定。當按下車速設置開關后，就能存儲該時間的行駛速度，并能保持一定速度行駛。
2）消除功能。當踩下制動踏板，上述巡航功能立即失效。但是，巡航設置速度繼續存儲。
3）恢復功能。當按恢復開關則能恢復原來存儲的車速。
4）滑行。持續按下開關進行減速，以離開開關時的速度作巡航行駛。
5）加速。持續按下開關進行加速，以不操縱開關時的車速進入巡航行駛
6） 速度微調升高。在巡航速度行駛中，當操縱開關以O(shè)N~OFF方式變換時使車速稍稍上升。
7）低速自動消除功能。當車速小于40km/h時，存儲的車速消失，并不能再恢復此速度。
8）制動踏板消除功能。在制動踏板上裝有兩種開關，一個用于對ECU的信號消除；另一個是直接使執行元件工作停止。
顯示功能：組合儀表顯示轉速、車速。
