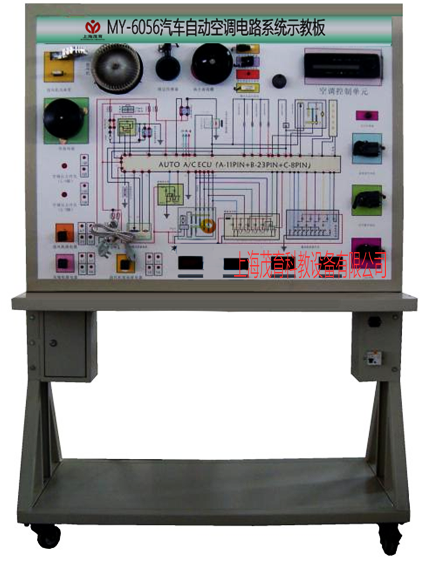

汽車自動空調系統示教板,汽車自動空調系統實訓裝置
2022-07-29 14:09
汽車自動空調系統示教板,汽車自動空調系統實訓裝置,汽車自動空調系統實訓設備合大中院校、中職、部隊、汽修等專業的汽車培訓技能之用，該設備采用空調電路系統實物為基礎。充分展示汽車自動空調電路系統的組成結構和工作過程。通過汽車空調電路系統的演示，提高學生對汽車空調電路系統的初步認識，使學生了解汽車空調電路系統起到更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車自動空調系統示教板,汽車自動空調系統實訓裝置,汽車自動空調系統實訓設備功能特點：
1、真實可運行的汽車自動空調電路系統，充分展示汽車自動空調電路系統的組成結構。
2、操縱空調面板上的各種開關，可清楚觀察各個伺服電動機的動作和鼓風機轉速的調節等，可真實演示空調電路系統的工作過程。
3、示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車空調電路系統的工作原理。
4、示教板面板上安裝有檢測端子，可直接在面板上檢測空調電路系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的鋼制臺面，方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、汽車自動空調系統示教板,汽車自動空調系統實訓裝置,汽車自動空調系統實訓設備技術參數：
1、外形尺寸：1240×650×1700mm(長×寬×高)
2、外接電源：交流220V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、外接電源：AC 220V±10% 50Hz
6、工作電壓：DC 12V
7、工作溫度：-40℃～+50℃
8、鋼管：40*40*3mm
9、機柜：1.5mm冷板沖壓成形，背面設置維修門；
10、移動腳輪：100*60mm
四、汽車自動空調系統示教板,汽車自動空調系統實訓裝置,汽車自動空調系統實訓設備基本配置：(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控制面板帶面板柜 | 裝有各種檢測端子，彩色電路圖和工作原理示意圖（1200*900*4mm) | 套 | 1 |
| 2 | 空調控制單元 | 原車 | 套 | 1 |
| 3 | 點火開關 | 全新 | 個 | 1 |
| 4 | 鼓風機總成 | 含功率管，鼓風機電阻，超高速繼電器等 | 套 | 1 |
| 5 | 伺服馬達與溫度傳感器 | 原車 | 套 | 1 |
| 6 | 傳感器信號模擬裝置 | 全新 | 套 | 1 |
| 7 | 保險絲盒（帶繼電器一體安裝） | 上海茂育，帶專用標簽打印機的標識 | 個 | 1 |
| 8 | 移動臺架(帶自鎖腳輪裝置) | 1240×650×1700mm(長×寬×高) | 臺 | 1 |
| 9 | 傳感器數值顯示數顯表 | 全新 | 套 | 1 |
| 10 | 故障模擬與排除裝置 | 全新 | 套 | 1 |
| 11 | 設備教師手冊 | 全新 | 套 | 1 |
| 12 | 設備合格證、保修卡 | 全新 | 套 | 1 |
| 13 | 電源變壓器及附件 | 全新 | 套 | 1 |
| 14 | 漏電保護開關及附件 | 全新 | 套 | 1 |
