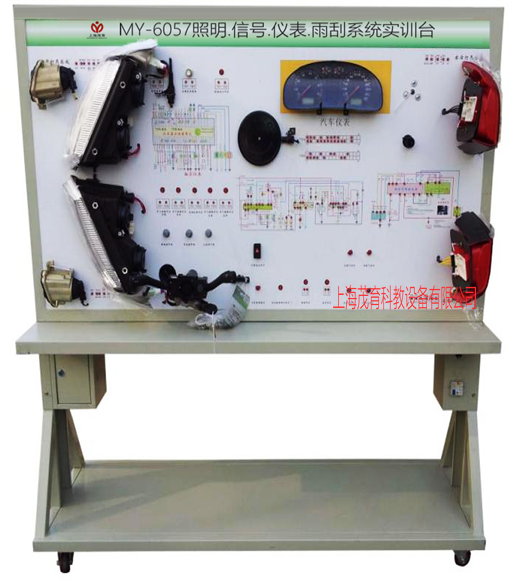

照明.信號.儀表.雨刮系統實訓臺,照明.信號.儀表.雨刮系統示教板
2022-07-29 14:12
照明.信號.儀表.雨刮系統實訓臺,照明.信號.儀表.雨刮系統示教板,照明.信號.儀表.雨刮系統實訓裝置配合大中院校、中職、部隊、汽修等專業的汽車培訓技能之用，該設備采用汽車照明、信號、儀表、雨刮系統實物為基礎，充分展示汽車照明、信號、儀表、雨刮系統的組成結構和工作過程。通過照明.信號.儀表.雨刮系統實訓臺的演示，提高學生對照明.信號.儀表.雨刮系統實訓臺的初步認識，使學生了解照明.信號.儀表.雨刮系統實訓臺起到更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、照明.信號.儀表.雨刮系統實訓臺,照明.信號.儀表.雨刮系統示教板,照明.信號.儀表.雨刮系統實訓裝置功能特點：
二、照明.信號.儀表.雨刮系統實訓臺,照明.信號.儀表.雨刮系統示教板,照明.信號.儀表.雨刮系統實訓裝置功能特點：
1、真實可運行的汽車照明、信號、儀表、雨刮系統，充分展示汽車照明、信號、儀表、雨刮系統的組成結構。
2、操縱各種電器開關、按鈕，真實演示汽車照明、信號、儀表、雨刮系統的工作過程。
3、實訓臺面板上每個電器元件線路終端裝有接線插頭，參考配套的電路圖或維修資料，與中間線束連接，可鍛煉學員識圖和終端接線的能力。
4、實訓臺面板上安裝有檢測端子，可直接在UV平板噴繪面板上檢測汽車車身電器系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、面板部分采用1.5mm冷板沖壓成形結構，實訓臺底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
6、底座上配有30cm左右的桌面，方便放置資料、檢測儀器等。
三、照明.信號.儀表.雨刮系統實訓臺,照明.信號.儀表.雨刮系統示教板,照明.信號.儀表.雨刮系統實訓裝置技術參數：
2、操縱各種電器開關、按鈕，真實演示汽車照明、信號、儀表、雨刮系統的工作過程。
3、實訓臺面板上每個電器元件線路終端裝有接線插頭，參考配套的電路圖或維修資料，與中間線束連接，可鍛煉學員識圖和終端接線的能力。
4、實訓臺面板上安裝有檢測端子，可直接在UV平板噴繪面板上檢測汽車車身電器系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、面板部分采用1.5mm冷板沖壓成形結構，實訓臺底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
6、底座上配有30cm左右的桌面，方便放置資料、檢測儀器等。
三、照明.信號.儀表.雨刮系統實訓臺,照明.信號.儀表.雨刮系統示教板,照明.信號.儀表.雨刮系統實訓裝置技術參數：
1、外形尺寸：1240×650×1700mm (長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
型 號：YT 100L1-4
電 壓：AC 220V/380V
功 率：2.2KW
轉 速：1420r/min
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm
四、照明.信號.儀表.雨刮系統實訓臺,照明.信號.儀表.雨刮系統示教板,照明.信號.儀表.雨刮系統實訓裝置基本配置：(每臺)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：DC 12V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
型 號：YT 100L1-4
電 壓：AC 220V/380V
功 率：2.2KW
轉 速：1420r/min
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm
四、照明.信號.儀表.雨刮系統實訓臺,照明.信號.儀表.雨刮系統示教板,照明.信號.儀表.雨刮系統實訓裝置基本配置：(每臺)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 實訓臺面板 |
裝有各種檢測端子以及 電路終端接線端子 |
套 | 1 |
| 2 | 發動機控制電腦(ECU) | 全新 | 套 | 1 |
| 3 | 點火開關 | 全新 | 個 | 1 |
| 4 | 組合儀表 | 全新 | 套 | 1 |
| 5 | 組合開關 | 全新 | 套 | 1 |
| 6 | 左右前大燈總成 | 全新 | 套 | 1 |
| 7 | 左右前霧燈 | 全新 | 套 | 1 |
| 8 | 左右轉向燈 | 全新 | 套 | 1 |
| 9 | 左右轉向邊燈 | 全新 | 套 | 1 |
| 10 | 左右組合尾燈 | 全新 | 套 | 1 |
| 11 | 牌照燈 | 全新 | 套 | 1 |
| 12 | 閱讀燈 | 全新 | 套 | 1 |
| 13 | 大燈開關 | 全新 | 套 | 1 |
| 14 | 霧燈開關 | 全新 | 套 | 1 |
| 15 | 剎車燈開關 | 全新 | 套 | 1 |
| 16 | 倒車燈開關 | 全新 | 套 | 1 |
| 17 | 危險燈開關 | 全新 | 套 | 1 |
| 18 | 門控?zé)糸_關 | 全新 | 套 | 1 |
| 19 | 冷卻液位傳感器 | 全新 | 個 | 1 |
| 20 | 線束 | 全新 | 套 | 1 |
| 21 | 閃光繼電器 | 全新 | 個 | 1 |
| 22 | 冷卻液位報警繼電器 | 全新 | 個 | 1 |
| 23 | 雨刮總成 | 全新 | 套 | 1 |
| 24 | 雨刮繼電器 | 全新 | 個 | 1 |
| 25 | 噴水電機 | 全新 | 套 | 1 |
| 26 | 噴水壺 | 全新 | 套 | 1 |
| 27 | 喇叭 | 全新 | 個 | 2 |
| 28 | X觸點繼電器 | 全新 | 個 | 1 |
| 29 | 霧燈繼電器 | 全新 | 個 | 1 |
| 31 | 手剎操作桿 | 全新 | 套 | 1 |
| 32 | 中央繼電器盒 | 全新 | 套 | 1 |
| 33 | 儀表信號模擬裝置 | 全新 | 套 | 1 |
| 34 | 車速表模擬裝置 | 全新 | 套 | 1 |
| 35 | 轉速表模擬裝置 | 全新 | 套 | 1 |
| 36 | 電源盒 | 全新 | 只 | 1 |
| 37 | 移動臺架(帶自鎖腳輪) | 1740×650×1700mm | 臺 | 1 |
| 38 | 故障模擬與排除裝置 | 茂育配套 | 套 | 1 |
